Les systèmes de charge utile ISR prennent en charge la détection des menaces, l'acquisition de cibles et la collecte de renseignements sur les plateformes ISR aériennes et maritimes. Les configurations comprennent des charges utiles EO/IR avec des options d'imageur thermique et de capteur infrarouge, un radar à ouverture synthétique, un indicateur de cibles mobiles au sol, une surveillance à grande échelle, ainsi que des modules de système de navigation inertielle et de récepteur GPS intégrés.
Lire le Présentation de la technologie
Chargements utiles de caméras à cardan à imagerie visible et thermique de pointe pour les applications critiques
Systèmes de cardans d'imagerie ISR gyrostabilisés pour drones tactiques, systèmes sans pilote et plateformes de lutte contre les drones
Charges utiles SIGINT et technologie de détection RF définie par logiciel pour les systèmes de surface non habités (UxS) militaires
Stations de contrôle au sol (GCS), solutions électroniques et de charge utile innovantes pour les systèmes sans pilote et la robotique de défense
Imagerie avancée et autonomie des capteurs pour les missions de renseignement aérien où le temps est un facteur critique
Technologies de pointe pour drones destinées aux principaux acteurs de la défense, aux fabricants de drones et aux intégrateurs de systèmes
Si vous concevez, construisez ou fournissez Charge utile ISR, Créez un profil pour mettre en avant vos compétences et entrer en contact avec des visiteurs qui recherchent activement vos solutions.
Les systèmes de charge utile ISR collectent, traitent et transmettent des renseignements provenant de plates-formes militaires déployées. Plutôt que de fonctionner comme des capteurs autonomes, ces charges utiles intègrent de multiples technologies de détection avec des capacités informatiques embarquées, la stabilisation, la gestion de l’alimentation et des communications sécurisées. Cette conception intégrée permet une collecte coordonnée des données et une fusion des capteurs, améliorant ainsi les performances de détection et la connaissance de la situation dans des environnements opérationnels complexes.

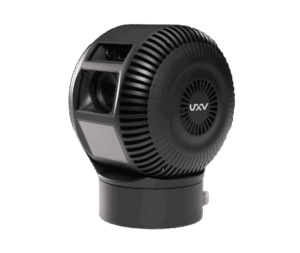

Optroxa GMB-450 d’UXV Technologies
Les charges utiles ISR typiques combinent des capteurs électro-optiques et infrarouges pour l’imagerie de jour comme de nuit avec radar à synthèse d’ouverture pour une surveillance par tous les temps. Les systèmes de navigation inertielle et les récepteurs GNSS assurent une géolocalisation précise, tandis que des liaisons de données sécurisées transmettent les produits de renseignement. De nombreuses charges utiles intègrent également des processeurs embarqués, des enregistreurs de données et des modules de chiffrement pour prendre en charge des missions autonomes ou assistées par un opérateur.
L’intégration des charges utiles ISR est dictée par des contraintes de taille, de poids, de puissance et de refroidissement. Les blocs d’alimentation, les modules de puissance et les systèmes de gestion thermique doivent être adaptés aux capacités de la plateforme tout en assurant le fonctionnement continu des capteurs et des processeurs. Les systèmes de refroidissement sont essentiels pour les caméras thermiques, les processeurs de signaux et les ordinateurs embarqués fonctionnant dans des environnements à haute température.

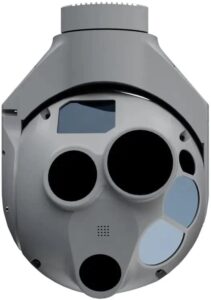

HD59 par Trillium Engineering
L’intégration mécanique comprend des ensembles de cardans, des systèmes de stabilisation et une isolation contre les vibrations afin de maintenir la qualité de l’image pendant les manœuvres. Les réseaux d’antennes et les antennes RF doivent être positionnés de manière à permettre des liaisons de données fiables et des communications cryptées sans interférence.
Les conceptions à architecture ouverte et les interfaces de charge utile modulaires simplifient l’intégration sur les plateformes ISR, notamment les drones, les aéronefs pilotés, les véhicules terrestres et les moyens maritimes. Ces approches permettent également de prendre en charge les mises à niveau futures à mesure que les technologies de capteurs et de traitement évoluent.
La géolocalisation précise et la corrélation des traces dépendent d’architectures étroitement intégrées de systèmes de navigation inertielle et de récepteurs GPS. La synchronisation temporelle et le balisage des métadonnées permettent la collecte de renseignements et l’exploitation en aval sur l’ensemble des systèmes de surveillance. La fusion des capteurs améliore la précision du guidage tout en réduisant la charge de travail de l’opérateur.
Les charges utiles ISR modernes mettent l’accent sur la fusion et le traitement des données à bord afin de réduire les besoins en bande passante et de permettre la transmission de renseignements en temps réel. Les processeurs de signaux et les ordinateurs de mission exécutent des algorithmes de détection, de suivi et de classification directement sur la plateforme. Les unités de stockage de données et les enregistreurs de données prennent en charge l’analyse post-mission et l’exploitation du renseignement.
Des liaisons de données sécurisées et des modules de communication transmettent les produits ISR aux stations au sol et aux réseaux de commandement. Les modules de chiffrement et les composants cryptographiques garantissent la conformité aux exigences de sécurité militaire et protègent les renseignements sensibles pendant leur transmission.
Les équipes d’approvisionnement évaluent généralement la latence vers les stations au sol, la répartition entre le traitement embarqué et hors bord, l’approche de chiffrement et les besoins en bande passante par rapport à la planification de la mission et aux besoins de protection des forces.
Les systèmes de charge utile ISR de défense sont généralement conçus pour se conformer aux normes militaires et alliées régissant la résistance environnementale, la compatibilité électromagnétique et l’interopérabilité. Les normes pertinentes peuvent inclure les exigences d’essais environnementaux MIL STD, les cadres d’interopérabilité STANAG de l’OTAN et les normes d’interface spécifiques aux plateformes.
La conformité à ces normes garantit la résilience de la charge utile dans des conditions opérationnelles difficiles et facilite l’intégration au sein d’architectures ISR interarmées et de coalition. Les équipes d’approvisionnement privilégient souvent les systèmes qui démontrent leur conformité aux normes de défense établies afin de réduire les risques d’intégration.
Le choix d’un système de charge utile ISR implique d’évaluer les performances des capteurs, la complexité de l’intégration et l’adéquation à la mission. Les principaux facteurs de comparaison comprennent la portée de détection, la résolution, la précision de stabilisation, la latence des données et l’autonomie. Les contraintes SWaP et la disponibilité en énergie constituent des facteurs de différenciation essentiels entre les classes de charges utiles.
Les exigences spécifiques à la mission, telles que la surveillance maritime, la sécurité des frontières ou la reconnaissance tactique, influencent le choix et la configuration des capteurs. Les charges utiles ISR modulaires offrent une flexibilité adaptée à l’évolution des missions, tandis que les systèmes spécialement conçus peuvent offrir des performances optimisées pour des rôles opérationnels spécifiques.
