As cargas úteis em suspensão cardânica são plataformas estabilizadas em vários eixos que integram sistemas eletro-ópticos (EO), infravermelhos (IR), multiespectrais e sistemas auxiliares, tais como telémetros a laser, sensores inerciais e processadores de bordo, para apoiar aplicações de defesa críticas para a missão.
Estes sistemas fornecem imagens contínuas, localização de alvos e inteligência geoespacial em ambientes operacionais onde a clareza, a velocidade e a precisão são fundamentais.
Carga útil com cardã para UAV EO/IR da Trillium.
Nos campos de batalha modernos, as forças de defesa dependem de cargas úteis com suspensão cardânica para desempenhar funções que vão desde o reconhecimento tático e a identificação de alvos em tempo real até à vigilância de longo alcance e operações de combate a UAS. Estas cargas úteis estão integradas em plataformas que vão desde UAV lançados à mão e drones do Grupo 5 até aeronaves de asa rotativa, veículos terrestres e meios navais. A miniaturização dos sensores e os avanços no processamento a bordo continuam a expandir a sua versatilidade de implantação e adaptabilidade às missões.
As cargas úteis com suspensão cardânica são concebidas para serem versáteis, permitindo a implantação numa ampla gama de missões:
As cargas úteis em cardã para defesa integram normalmente uma combinação dos seguintes elementos:
O desempenho da estabilização define a utilidade do cardã. As cargas úteis de nível militar incorporam configurações de dois ou quatro eixos, proporcionando rotação azimutal contínua e amplo controlo de elevação. Os sistemas de estabilização giroscópica compensam a inclinação, a guinada e o rolamento, mantendo imagens estáveis mesmo durante manobras rápidas ou vibração da plataforma. Gimbals de alto desempenho utilizam motores sem escovas e codificadores magnéticos para alcançar precisão, capacidade de resposta e baixos níveis de ruído.
Funcionalidades operacionais, tais como o rastreamento automático do horizonte, modos de controlo ajustáveis e mecanismos de bloqueio mecânico, aumentam a fiabilidade e a segurança durante o transporte ou nos estados de inatividade do sistema. Modelos avançados podem empregar algoritmos de controlo adaptativo, permitindo que o gimbal reaja dinamicamente a alterações no movimento, condições de vento ou desequilíbrio da carga útil.

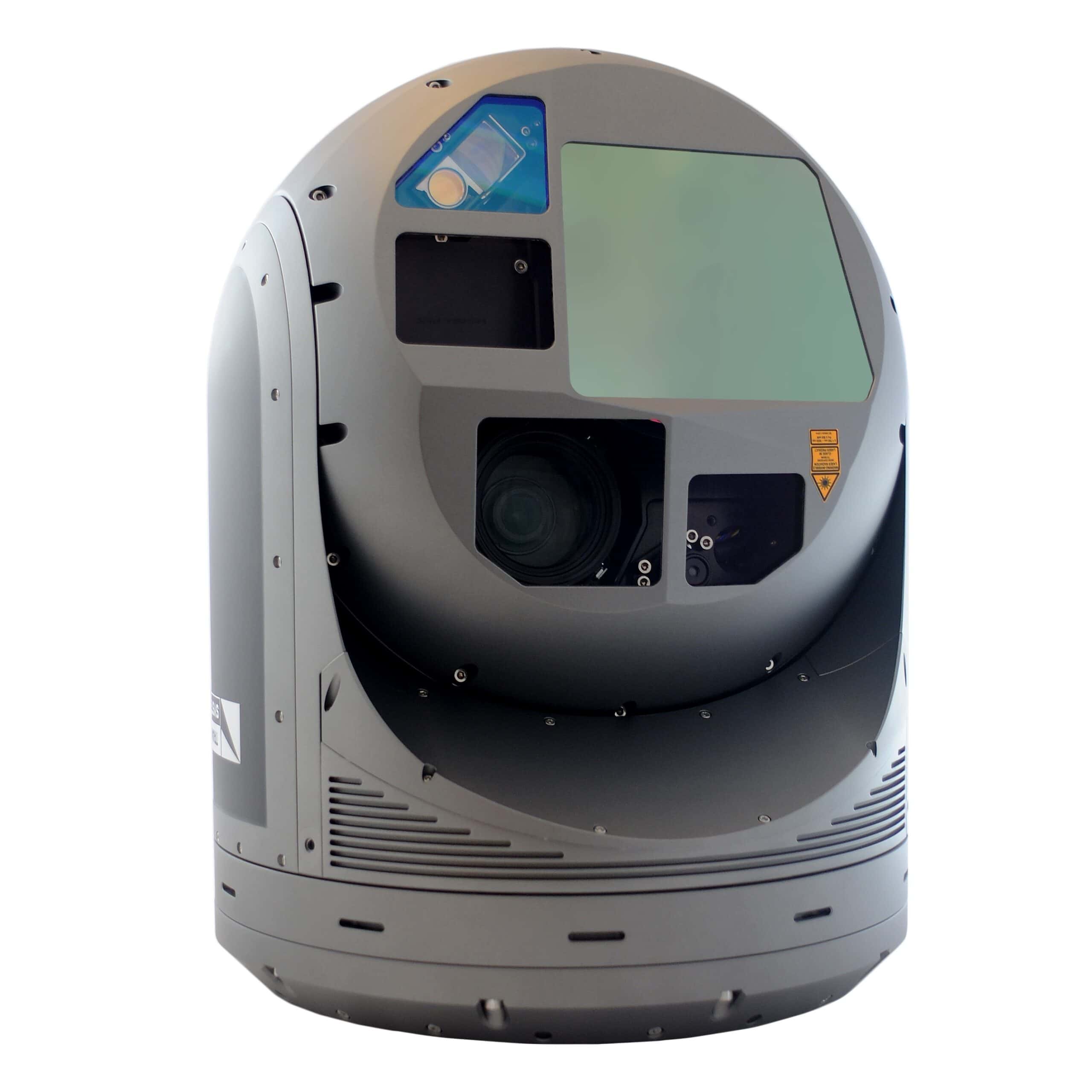

As cargas úteis dos cardãs são integradas em várias plataformas, cada uma apresentando restrições únicas de espaço, peso e potência (SWaP). Os UAVs, que vão desde nanodrones até sistemas HALE de longo alcance, requerem normalmente cardãs leves e energeticamente eficientes. As aeronaves de asa rotativa e de asa fixa utilizam sistemas de cardã modulares montados externamente para campos de imagem desobstruídos. Os veículos terrestres podem utilizar cargas úteis montadas em mastros ou integradas em torres para segurança de comboios e consciência do campo de batalha. Embarcações navais e veículos de superfície não tripulados (USVs) empregam gimbals classificados para uso marítimo para ISR em operações costeiras e em mar aberto.
Interfaces padronizadas, tais como STANAG 4586, Ethernet/IP e conectores MIL-STD, permitem a interoperabilidade com estações de controlo terrestres, software de comando e controlo e ferramentas de cartografia digital.
As missões de defesa sujeitam as cargas úteis dos cardãs a ambientes extremos e variáveis. Os sistemas devem funcionar de forma fiável no calor do deserto, no frio ártico, na névoa salina marítima e em condições de baixa pressão a grande altitude. As cargas úteis são normalmente concebidas para funcionar numa gama de temperaturas entre -40 °C e +60 °C e para resistir à humidade, ao pó e à intrusão de partículas através de caixas seladas com classificações IP66 ou superiores.
Suportes amortecedores e materiais flexíveis ajudam a mitigar os efeitos da vibração proveniente dos motores de veículos terrestres ou da turbulência de aeronaves de asas rotativas. Em implantações aéreas, os cardãs devem funcionar sob pressão atmosférica reduzida e manter a calibração durante mudanças rápidas de altitude. A clareza ótica deve ser mantida apesar da condensação, da cristalização de sal ou do embaciamento. Estas proteções ambientais são cruciais para a continuidade da missão e a longevidade do sistema.
As cargas úteis dos cardãs concebidas para uso militar cumprem rigorosas normas ambientais, eletromagnéticas e de interoperabilidade. MIL-STD-810 garante a resiliência contra temperaturas extremas, poeira, humidade e vibração. MIL-STD-461 regula a compatibilidade eletromagnética para uma operação segura entre outros equipamentos eletrónicos. Normas da OTAN, tais como STANAG 4609 e STANAG 3733, garantem que os protocolos de controlo de vídeo ISR e de carga útil estejam em conformidade com os requisitos de interoperabilidade da coligação. Para plataformas aéreas, a norma DO-160 fornece diretrizes relativas à durabilidade face a vibrações, raios e altitude.
As cargas úteis modernas de gimbals apresentam arquiteturas de software e protocolos de comunicação robustos para garantir uma integração perfeita. Os sinais de controlo são transmitidos através de interfaces seriais, CAN ou Ethernet, com transmissões de vídeo fornecidas via saídas SDI, IP ou HDMI. Formatos de codificação de vídeo padrão, como H.264, H.265 e MJPEG, suportam transmissões eficientes em termos de largura de banda, ao mesmo tempo que cumprem normas ISR, tais como a STANAG 4609, para marcação de metadados e sincronização de fotogramas.
Os sistemas podem suportar estruturas de arquitetura aberta ou SDKs proprietários, permitindo que os integradores personalizem funcionalidades, interajam com computadores de missão e atualizem o firmware no terreno. Os gimbals incluem frequentemente interfaces gráficas de utilizador (GUI) baseadas na web ou unidades de controlo dedicadas ao operador para a comutação de sensores, geo-apontamento e gestão de streaming de vídeo. Os dados provenientes de IMUs e módulos GPS podem ser registados para análise pós-missão ou transmitidos em tempo real para estações de comando em terra.
A escolha da carga útil correta para o gimbal envolve a avaliação dos requisitos da missão, das restrições da plataforma e das compensações de desempenho. As missões centradas em ISR dão prioridade à resolução do sensor, à capacidade de zoom e ao desempenho em condições de pouca luz, enquanto as funções de alvejamento enfatizam a precisão do laser, a exatidão da geolocalização e o controlo de baixa latência.
O tamanho da plataforma, a autonomia e a fonte de alimentação influenciam a seleção entre gimbals compactos e gimbals com funcionalidades completas. Ambientes operacionais adversos podem exigir maior conformidade com a norma MIL-STD e melhor desempenho de estabilização ótica. Os cardãs modulares oferecem flexibilidade para atualizações ou reconfiguração de sensores, enquanto as cargas úteis seladas e fixas maximizam a robustez.
O orçamento, o custo do ciclo de vida e a complexidade da integração também desempenham um papel nas decisões de aquisição, particularmente quando se trata de uma implantação em grande escala numa frota mista de sistemas tripulados e não tripulados.

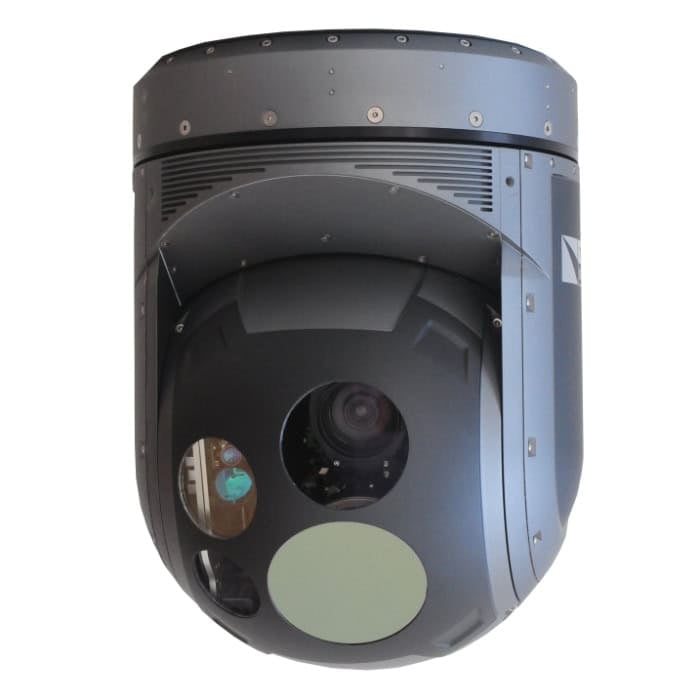

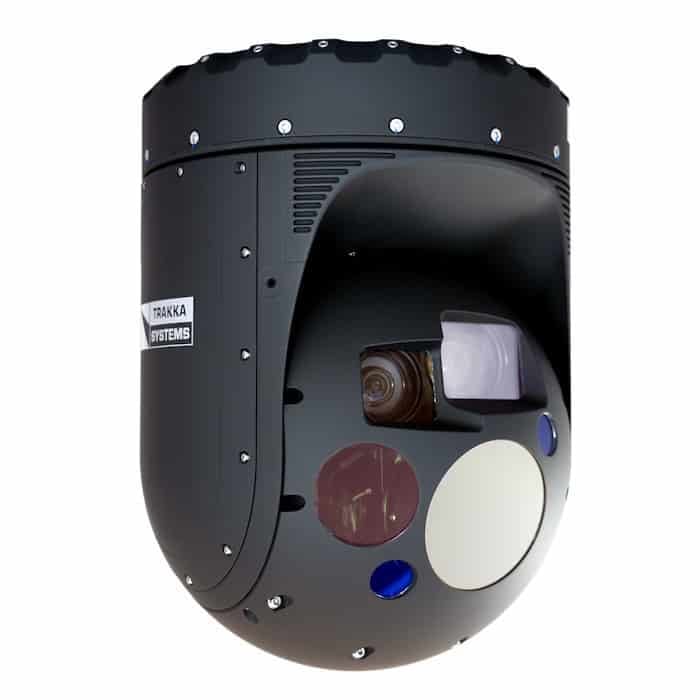

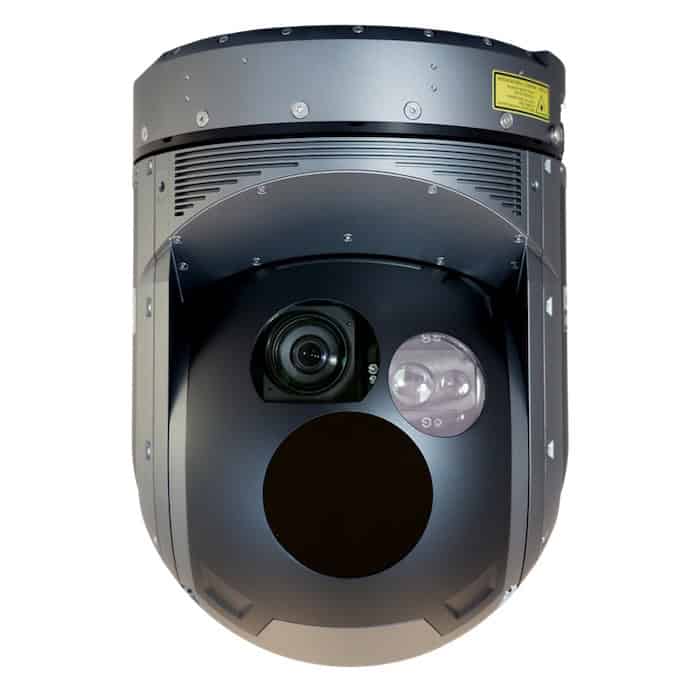

| Tipo de carga útil | Composição do sensor | Utilização principal | Adequação à plataforma |
|---|---|---|---|
| Gimbals EO/IR | Imagem diurna e térmica | ISR geral | Tripulados e não tripulados |
| Gimbals multissensor | EO, IR, SWIR, laser, IMU | Multimissão | UAVs rotativos, de asa fixa e de grande porte |
| Gimbals para designadores a laser | EO, IR, LRF, LTD | Alvejamento de precisão | UAVs táticos, JTAC |
| Gimbals para UAVs em miniatura | EO, IR, construção compacta | ISR tático | UAVs dos Grupos 1–3 |
À medida que as estratégias de defesa evoluem para operações multidomínio, as cargas úteis com suspensão cardânica permitem uma consciência partilhada e uma ação coordenada. Funcionam como fornecedores de dados na linha da frente em estruturas conjuntas de comando e controlo (JADC2), transmitindo feeds de ISR e dados de alvos através das camadas aérea, terrestre, marítima, cibernética e espacial.
Carga útil com cardã EO/IR da UXV Technologies.
Na cooperação tripulada-não tripulada (MUM-T), os UAV equipados com gimbal ampliam o alcance dos sensores das tropas terrestres ou das aeronaves tripuladas, proporcionando vigilância, deteção de ameaças e orientação de precisão. Os cardãs também suportam bolhas de vigilância persistentes, ligando-se através de aeronaves de retransmissão ou satélites para manter uma cobertura contínua das zonas operacionais. A sua capacidade de funcionar dentro de ligações de dados táticas, redes em malha e pipelines de análise melhorados por IA garante que os dados dos sensores são capturados e processados em tempo quase real.
Os avanços contínuos na tecnologia dos cardãs estão a transformar as suas funções operacionais. Os sistemas impulsionados por IA suportam agora o processamento a bordo de grandes fluxos de dados, permitindo a deteção, classificação e rastreamento automáticos de objetos sem intervenção humana. O vídeo de alta definição e a fusão de sensores entre fluxos EO, IR e de radar produzem vistas compostas de ambientes complexos. As funcionalidades de cibersegurança também melhoraram, com ligações de dados encriptadas e processadores reforçados que impedem a exploração por parte de adversários. Os sistemas emergentes suportam sobreposições de realidade aumentada, nas quais os fluxos de ISR são combinados com dados geoespaciais e sobreposições táticas para fornecer um contexto de missão melhorado. Estas sobreposições melhoram a compreensão do operador sobre o terreno, o movimento e as relações entre alvos em tempo real. A miniaturização é outra tendência fundamental. Novos cardãs de baixo SWaP com sensores IR refrigerados e ótica avançada operam agora em pequenos UAV, expandindo os perfis de missão para unidades portáteis e desmontadas. Ao mesmo tempo, arquiteturas escaláveis permitem que os integradores de sistemas implementem estruturas de software idênticas em vários tamanhos e classes de cardãs.
As cargas úteis dos cardãs proporcionam elevado valor operacional através da sua capacidade de ampliar a visão, melhorar a precisão de alvejamento e reduzir os ciclos de decisão. A ótica de zoom de longo alcance e a imagem térmica permitem a deteção precoce de ameaças e infraestruturas. O software incorporado de geolocalização e rastreamento suporta o alvejamento rápido e a coordenação em tempo real com recursos cinéticos. Quando interligados em rede entre plataformas, os gimbals contribuem para uma cobertura ISR em camadas, uma consciência situacional partilhada e um combate colaborativo às ameaças.
Quer se trate de realizar reconhecimento em terreno hostil, direcionar munições para posições inimigas ou varrer zonas marítimas em busca de atividades não autorizadas, as cargas úteis dos gimbals desempenham um papel fundamental nas estratégias de defesa modernas. A sua combinação de agilidade, autonomia e capacidade de deteção torna-as recursos indispensáveis em todos os ramos das forças armadas.
