Panorama general de los altímetros de radar para aeronaves militares y UAV tácticos
Introducción a los altímetros de radar
Los altímetros de radar son instrumentos de radiofrecuencia (RF) que miden la distancia vertical entre una aeronave y el terreno, el agua u otra superficie reflectante situada directamente debajo de ella. A diferencia de los altímetros barométricos, que determinan la altitud en relación con una referencia de presión atmosférica, los altímetros de radar proporcionan la altura sobre el nivel del suelo (AGL) mediante la transmisión de señales de radio hacia la superficie y el análisis de los ecos recibidos, lo que facilita la navegación a baja altitud, la supervisión de la distancia al terreno, el control de vuelo y las operaciones de aterrizaje.

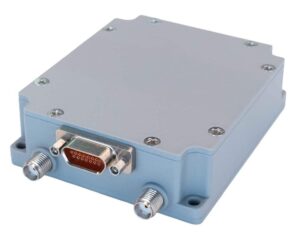

Altímetro de radar de TUALCOM
Los altímetros de radar militares se utilizan en aviones de combate, helicópteros tácticos, aviones de transporte y vehículos aéreos no tripulados (UAV), con sistemas disponibles para diferentes rangos de altitud, requisitos de precisión y limitaciones de integración en la aeronave. Entre las configuraciones habituales se incluyen los altímetros de radar de onda continua modulada en frecuencia (FMCW), pulsados, digitales, compactos e integrados, seleccionándose la arquitectura de telemetría subyacente en función de los requisitos de la plataforma y la misión.
Tipos de altímetros de radar
Los altímetros de radar utilizan diferentes técnicas de transmisión y procesamiento de señales para determinar la altura de la aeronave sobre la superficie subyacente. Un sistema típico combina un transmisor, antenas de transmisión y recepción, un receptor y circuitos electrónicos de procesamiento de señales que analizan la señal reflejada para calcular la distancia y proporcionar datos de altitud a las pantallas de la cabina, los controladores de vuelo y otros sistemas de aviónica.
| Tipo de altímetro de radar | Principio de medición | Características principales | Aplicaciones militares |
| Altímetros de radar FMCW | Mide la diferencia de frecuencia entre las señales moduladas en frecuencia transmitidas y reflejadas | Medición continua, alta resolución de distancia y actualizaciones frecuentes | Aeronaves militares, helicópteros y vehículos aéreos no tripulados |
| Altímetros de radar de impulsos | Miden el tiempo de ida y vuelta de los pulsos de radar transmitidos | Medición del tiempo de vuelo y características de los pulsos configurables | Aeronaves especializadas y aplicaciones de largo alcance |
| Altímetros de radar digitales | Utilizan procesamiento de señales digitales con técnicas de telemetría FMCW o por pulsos | Filtrado digital, diagnóstico y salidas de datos configurables | Aviónica militar moderna y plataformas autónomas |
| Altímetros de radar compactos para UAV | Suelen emplear arquitecturas de radar FMCW miniaturizadas u otras de corto alcance | Requisitos reducidos de tamaño, peso y consumo energético | UAV pequeños, multirrotores y aeronaves de despegue y aterrizaje vertical (VTOL) |
| Módulos de altímetro de radar integrados | Combina la transmisión, la recepción y el procesamiento de radar en un único conjunto integrado | Diseño compacto, instalación simplificada y menor cantidad de hardware externo | Aviónica integrada y aeronaves autónomas |
| Altímetros de radar de gran altitud | Utilizan arquitecturas de telemetría por radar diseñadas para distancias de medición ampliadas | Amplia cobertura de altitud con requisitos de antena y procesamiento específicos para cada aplicación | Plataformas aéreas especializadas y de gran altitud |
Funciones principales de los altímetros de radar
Medición en tiempo real de la altura sobre el suelo
Los altímetros de radar determinan la altura de la aeronave analizando el retardo o las características de frecuencia de las señales de radio reflejadas desde la superficie subyacente. Los sistemas electrónicos de procesamiento convierten estas mediciones en datos de altitud que se muestran en las pantallas de la cabina, los sistemas de aviónica y los controladores de vuelo. La precisión de la medición depende de factores como la actitud de la aeronave, las características de la antena, la geometría del terreno, la reflectividad de la superficie y las condiciones de la señal.
Apoyo al vuelo a baja altitud
Las mediciones de altitud por radar proporcionan información continua sobre la altura de la aeronave respecto a la superficie subyacente, complementando las referencias barométricas y de otro tipo durante el vuelo a baja altura. Estas mediciones ayudan a los pilotos y a los sistemas de control de vuelo a mantener la conciencia de la separación vertical respecto al terreno o al agua, especialmente cuando la elevación del terreno varía significativamente o cuando las referencias de altitud convencionales no indican directamente la distancia de seguridad respecto a la superficie.
Supervisión de la distancia al terreno y alertas de altitud
Los altímetros de radar proporcionan mediciones de distancia vertical a los sistemas de supervisión de la distancia al terreno, de advertencia de proximidad al suelo y de alerta de altitud. Cuando se integran con sistemas de aviónica compatibles, los datos de altitud por radar pueden activar avisos cuando una aeronave se aproxima a umbrales de altura predefinidos o a condiciones potencialmente peligrosas. Sin embargo, los altímetros de radar con visión hacia abajo no pueden detectar de forma independiente el terreno ascendente u obstáculos situados más adelante, por lo que requieren sensores adicionales o información sobre el terreno para las funciones de aviso predictivo.
Mantenimiento automático de la altitud
Los altímetros de radar proporcionan información sobre la altura a los pilotos automáticos y a los sistemas de control de vuelo compatibles, lo que permite a las aeronaves y a los UAV mantener una altitud especificada con respecto a la superficie subyacente. Los controladores de vuelo utilizan estas mediciones para ajustar las entradas de control vertical y compensar los cambios en la elevación de la superficie. El rendimiento depende de la frecuencia de actualización de los sensores, la estabilidad de las mediciones, las características del terreno y la capacidad de respuesta del sistema de control de la aeronave.
Medición de la altura durante el aterrizaje y la aproximación
Durante la aproximación y el aterrizaje, los altímetros de radar proporcionan mediciones directas de la altura cerca del suelo, donde la información precisa relativa a la superficie cobra cada vez mayor importancia. Las aeronaves debidamente equipadas pueden utilizar estas mediciones para apoyar las funciones de aterrizaje automatizado, las indicaciones de altitud, el control de la nivelación, las funciones de altura de decisión y otras operaciones de la fase de aterrizaje. Los datos de altitud del radar complementan otros datos de navegación y guía utilizados para gestionar las etapas finales del descenso.
Apoyo a la navegación vertical y al control de vuelo
Las mediciones de altitud por radar pueden combinarse con datos de navegación inerciales, barométricos y basados en satélites para apoyar la estimación del estado vertical y el control de vuelo. Los sistemas de navegación integrados utilizan estas mediciones complementarias para mejorar la coherencia de la información de altitud, compensar las limitaciones de los sensores individuales y proporcionar datos de entrada a las funciones de control automatizadas. Las arquitecturas de fusión de sensores también pueden utilizar datos de altitud por radar para facilitar el posicionamiento y la navegación relativos al terreno cuando la información de posicionamiento externa es limitada.

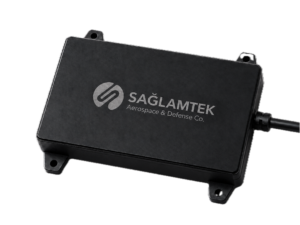

Altímetro de radar FMCW BORADAR-100 para UAV de SAGLAMTEK
Los altímetros de radar en comparación con otras tecnologías de medición de altitud
Los sistemas de navegación de las aeronaves utilizan varias tecnologías para determinar la altitud, la altura o la distancia respecto a las superficies circundantes, y cada una de ellas proporciona una referencia diferente. Los altímetros de radar se distinguen por medir directamente la distancia a la superficie reflectante situada debajo de la aeronave, en lugar de determinar la altitud en relación con una referencia atmosférica, satelital o geográfica fija.
- Altímetros barométricos: estiman la altitud a partir de la presión atmosférica en relación con una referencia seleccionada, en lugar de medir directamente la distancia libre por encima del terreno o la superficie situada debajo.
- Altímetros láser: miden la distancia utilizando luz láser reflejada y pueden proporcionar una medición precisa de la distancia, aunque su rendimiento puede verse reducido por la niebla, las precipitaciones, los agentes que oscurecen la visión u otras condiciones que interfieran en la propagación óptica.
- Telémetros LiDAR: utilizan la medición de distancias por láser para medir distancias a superficies y objetos, con configuraciones de barrido capaces de producir información espacial más detallada que un altímetro de radar convencional orientado hacia abajo.
- Mediciones de altitud por GNSS: determinan la posición y la altitud de la aeronave a partir de señales de navegación por satélite, proporcionando una referencia de altura geométrica en lugar de la distancia libre directa por encima del terreno subyacente.
- Sistemas de radionavegación: proporcionan información de posicionamiento, guía o aproximación mediante señales de radio, pero no miden necesariamente la distancia vertical entre la aeronave y el suelo.
Las arquitecturas de navegación integradas pueden combinar altímetros de radar con sensores barométricos, sistemas de navegación inercial (INS) y receptores GNSS, de modo que cada fuente proporcione información vertical complementaria y contribuya a mejorar la resiliencia general de la navegación.
Normas militares y requisitos de homologación
Los altímetros de radar militares pueden estar sujetos a requisitos ambientales, eléctricos, electromagnéticos y de garantía del sistema, en función de la aeronave, la instalación, el programa de adquisición y los criterios de aeronavegabilidad o certificación aplicables.
- MIL-STD-810: Establece métodos de ingeniería ambiental y de ensayo en laboratorio relativos a la temperatura, la vibración, los golpes, la humedad y otras condiciones de funcionamiento que puedan afectar a los equipos de radar aerotransportados.
- MIL-STD-461: Establece los requisitos de interferencia electromagnética (EMI) que regulan las emisiones y la susceptibilidad de los equipos y subsistemas militares pertinentes.
- MIL-STD-704: Define las características de la alimentación eléctrica de las aeronaves relevantes para la compatibilidad y el funcionamiento de los equipos aéreos instalados.
- RTCA DO-160: Establece procedimientos de ensayo ambiental y electromagnético para equipos aéreos, incluidas las evaluaciones de susceptibilidad a radiofrecuencias aplicables.
- RTCA DO-178C: Ofrece directrices de garantía del desarrollo de software para sistemas aéreos cuando así lo exijan los procesos aplicables de certificación, cualificación o aeronavegabilidad.
- RTCA DO-254: Ofrece directrices de garantía de diseño para el hardware electrónico de a bordo cuando sea aplicable al equipo y a la base de certificación.
La compatibilidad electromagnética reviste especial importancia, ya que los altímetros de radar convencionales de las aeronaves suelen funcionar en la banda de 4,2 a 4,4 GHz. El despliegue de redes inalámbricas 5G en bandas adyacentes ha suscitado preocupaciones sobre posibles interferencias con los receptores de los altímetros de radar, especialmente cuando las señales intensas afectan al rendimiento del receptor. La compatibilidad de los altímetros de radar con la tecnología 5G depende de factores como el filtrado del receptor, la susceptibilidad a las interferencias, las características de la antena, las condiciones de instalación y el entorno de radiofrecuencia circundante.
Novedades en la tecnología de los altímetros de radar
Los avances en electrónica de radar, procesamiento integrado y navegación autónoma están influyendo en el diseño de los altímetros de radar militares, con un énfasis cada vez mayor en la miniaturización, el procesamiento flexible, la tolerancia a las interferencias y la integración con otros sensores de navegación.
- Altímetros de radar miniaturizados: Los componentes de radiofrecuencia más pequeños y la electrónica altamente integrada permiten fabricar altímetros de radar compactos para drones, incluidos módulos de altímetro de radar en miniatura diseñados para plataformas con estrictas restricciones de tamaño, peso y potencia.
- Arquitecturas de radar definidas por software: el procesamiento digital configurable puede proporcionar una mayor flexibilidad en el análisis de señales, el filtrado, el diagnóstico y otras funciones del radar, al tiempo que permite adaptar el comportamiento del sistema mediante software o lógica programable.
- Navegación multisensor: Las mediciones de altitud por radar pueden combinarse con la navegación inercial, el GNSS, la detección barométrica y otros sensores a bordo para proporcionar una navegación vertical más robusta en condiciones de funcionamiento cambiantes.
- Diseños resistentes a las interferencias: La mejora del filtrado del receptor, el procesamiento de señales y las medidas de compatibilidad electromagnética puede reducir la susceptibilidad a las interferencias procedentes de transmisiones en bandas adyacentes y otras fuentes de radiofrecuencia.
En conjunto, estos avances están facilitando la integración de los altímetros de radar en aeronaves militares y sistemas autónomos cada vez más compactos, al tiempo que satisfacen los exigentes requisitos en materia de rendimiento de medición, fiabilidad, integración de la navegación y compatibilidad electromagnética.
