Sonar, czyli system nawigacji i pomiaru odległości za pomocą dźwięku, działa poprzez wysyłanie fal dźwiękowych przez wodę i interpretację powracających ech. Proces ten pozwala na identyfikację, śledzenie i klasyfikację obiektów i środowisk podwodnych. W operacjach obronnych sonar jest wykorzystywany na różnych platformach do wspierania nawigacji, nadzoru, wykrywania zagrożeń oraz planowania misji w środowiskach podwodnych, gdzie widoczność i wykrywanie elektromagnetyczne są ograniczone.
Przeczytaj Przegląd technologii
Współczesne wojskowe systemy sonarowe są dostosowane do konkretnych potrzeb operacyjnych, od rozpoznania obszarów rozległych po identyfikację celów z bliskiej odległości. Systemy te mogą być stosowane na okrętach podwodnych, okrętach nawodnych, samolotach, platformach bezzałogowych lub w instalacjach stacjonarnych.
Konfiguracja i wydajność systemu sonarowego zależą od jego przeznaczenia, środowiska akustycznego oraz wymaganego poziomu szczegółowości. Zrozumienie podstawowych komponentów i ich odmian pomaga w ocenie przydatności systemu do poszczególnych profili misji.
Systemy sonarowe wysyłają impulsy dźwiękowe do wody za pomocą przetwornika, który przekształca sygnały elektryczne w drgania mechaniczne. Drgania te generują fale akustyczne, które rozchodzą się na zewnątrz, aż napotkają obiekt lub granicę, w którym to momencie część energii zostaje odbita. Przetwornik odbiorczy lub układ przetworników przekształca następnie powracający dźwięk w sygnał elektryczny do przetworzenia.
Analizując opóźnienie czasowe, amplitudę, przesunięcie częstotliwości i fazę echa, systemy sonarowe określają parametry, takie jak odległość, rozmiar, prędkość, kierunek i właściwości materiałowe. W systemach wielowiązkowych i z syntetyczną aperturą wiele odbiorników lub kolejne impulsy tworzą szczegółowe trójwymiarowe profile środowiska podwodnego.
Wybór częstotliwości odgrywa kluczową rolę w projektowaniu systemu. Sonar niskoczęstotliwościowy może wykrywać cele z większej odległości, ale zapewnia niższą rozdzielczość, podczas gdy systemy wysokoczęstotliwościowe oferują większą szczegółowość na krótszych odległościach. W zależności od złożoności sygnału i warunków zakłóceń stosuje się konfiguracje szerokopasmowe i wąskopasmowe.
Wojskowe systemy sonarowe dzielą się zasadniczo na dwie kategorie: aktywne i pasywne. Określają one tryb działania systemu – czy emituje on energię dźwiękową, czy tylko ją odbiera. W ramach każdej kategorii istnieją wyspecjalizowane typy przeznaczone do konkretnych zadań taktycznych i operacyjnych.
Sonar boczny Solstice firmy Forcys.
Sonar aktywny działa poprzez wysyłanie impulsów dźwiękowych do wody i analizowanie ech powracających od obiektów lub powierzchni. Metoda ta zapewnia precyzyjne informacje o położeniu, zasięgu i strukturze, dzięki czemu nadaje się do zadań związanych z wykrywaniem, klasyfikacją i nawigacją.
Zainstalowany bezpośrednio na kadłubie okrętu podwodnego lub statku nawodnego aktywny sonar montowany na kadłubie zapewnia zasięg w kierunku do przodu lub w dół. Systemy te są wykorzystywane do wykrywania zagrożeń, unikania min oraz mapowania dna morskiego w czasie rzeczywistym.
W trybie aktywnym sonary holowane zapewniają pokrycie rozległego obszaru przy lepszej izolacji sygnału od szumów platformy. Taka konfiguracja jest często wykorzystywana do wykrywania na dużych odległościach oraz zwalczania zagrożeń.
Systemy sonarów zanurzeniowych, zazwyczaj stosowane z pokładu helikopterów, są opuszczane do wody w celu przeprowadzenia lokalnych poszukiwań aktywnych. Doskonale nadają się one do szybkich operacji przeciw okrętom podwodnym w strefach przybrzeżnych.
Ten typ sonaru zapewnia obraz w czasie rzeczywistym obszaru przed statkiem lub bezzałogowym pojazdem podwodnym (UUV). Wspomaga nawigację i omijanie przeszkód, szczególnie w środowiskach zagraconych lub nieznanych.
Wykorzystywany głównie do pomiarów batymetrycznych i mapowania terenu, sonar wielowiązkowy emituje wiele wiązek, aby objąć szeroki pas dna morskiego. Zastosowania wojskowe obejmują bezpieczną nawigację, wykrywanie min oraz ocenę miejsc lądowania.
Sonar boczny generuje obrazy dna morskiego o wysokiej rozdzielczości poprzez wysyłanie fal akustycznych na boki z platformy holowanej lub zamontowanej na kadłubie. Jest on często wykorzystywany do zwalczania min, podwodnych operacji poszukiwawczych oraz oceny konstrukcji.
Łącząc dane z kolejnych impulsów wysyłanych wzdłuż linii prostej, SAS tworzy obrazy akustyczne o wysokiej rozdzielczości. Wykorzystuje się go do szczegółowej klasyfikacji obiektów, wykrywania min oraz kontroli infrastruktury, gdzie precyzja ma kluczowe znaczenie.
Systemy sonarów wykrywających wtargnięcia (IDS) służą do monitorowania obszarów podwodnych o ograniczonym dostępie oraz wykrywania nieuprawnionych nurków, pojazdów transportujących pływaków lub małych bezzałogowych pojazdów podwodnych (UUV). Systemy te są zoptymalizowane pod kątem wykrywania na krótkim zasięgu i w wysokiej rozdzielczości i są powszechnie stosowane do obrony portów, zapewnienia bezpieczeństwa portowego oraz ochrony kluczowej infrastruktury morskiej.
Pasywne systemy sonarowe nie emitują dźwięku, lecz wykrywają i analizują energię akustyczną wytwarzaną przez źródła zewnętrzne, takie jak statki, organizmy morskie lub sprzęt podwodny. Systemy te mają kluczowe znaczenie dla operacji tajnych, długotrwałego monitorowania oraz gromadzenia danych wywiadowczych o charakterze akustycznym.
Długie pasywne matryce holowane za okrętami podwodnymi lub statkami zapewniają nadzór akustyczny na rozległym obszarze. Są one niezbędne do wykrywania cichych okrętów podwodnych oraz śledzenia ruchów statków na otwartych wodach.
Kadłuby okrętów podwodnych i statków mogą być wyposażone w pasywne układy akustyczne do monitorowania hałasu otoczenia. Chociaż są one mniej czułe niż konfiguracje holowane, systemy montowane na kadłubie są zawsze dostępne i dostarczają natychmiastowych danych.
Układ boczny, montowany wzdłuż boków okrętu podwodnego, zwiększa czułość kierunkową i uzupełnia systemy montowane na dziobie. Są one często wykorzystywane w połączeniu z układami holowanymi do triangulacyjnego śledzenia celów.
Zrzucane z powietrza boje sonarowe mogą działać pasywnie, wykrywając podwodne cele na rozległym obszarze i przesyłając dane do samolotów lub platform powierzchniowych. Są one często wykorzystywane w skoordynowanych misjach zwalczania okrętów podwodnych.
Zestawy montowane na dnie morskim, rozmieszczane w strategicznych wąskich gardłach morskich lub w pobliżu wrażliwych obiektów, mogą pasywnie monitorować aktywność akustyczną przez długi czas. Systemy te stanowią integralną część sieci nadzoru akustycznego i systemów wczesnego ostrzegania.
System sonarowy firmy Impact Subsea, sonar profilujący ISP360.
Przetwornik jest podstawowym elementem, który przekształca sygnały elektryczne na dźwięk i odwrotnie. Może on składać się z ceramiki piezoelektrycznej, pojemnościowych mikromachinowych przetworników ultradźwiękowych (CMUT) lub innych zaawansowanych materiałów, takich jak PMUT i elementy magnetostrykcyjne. Przetworniki Tonpilz, znane ze swojej dużej mocy wyjściowej, są wykorzystywane w zastosowaniach głębinowych i taktycznych.
Konfiguracje układek różnią się w zależności od platformy i zastosowania. Układki cylindryczne, sferyczne, stożkowe i płaskie umożliwiają wykrywanie kierunkowe i sterowanie wiązką. Układki fazowane wykorzystują synchronizację elektroniczną do kierowania wiązkami akustycznymi bez ruchu mechanicznego, poprawiając szybkość reakcji i dokładność.

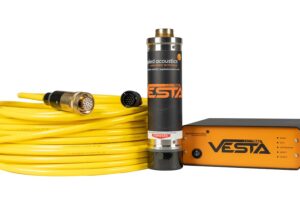

Elementy sonaru mogą być montowane na kadłubie, holowane, rozmieszczane za pomocą mechanizmów zanurzeniowych lub montowane na pojazdach bezzałogowych. Układki boczne rozciągają się wzdłuż burty statku, natomiast systemy o długiej i ultra-krótkiej linii bazowej (USBL) zapewniają precyzyjne pozycjonowanie i nawigację podwodną.
Sonar stanowi integralną część operacji ASW, zapewniając podstawowe środki wykrywania i śledzenia okrętów podwodnych. Do lokalizowania celów, szacowania odległości i azymutu oraz wspomagania namierzania broni można wykorzystywać zarówno systemy aktywne, jak i pasywne, rozmieszczone na platformach załogowych oraz bezzałogowych pojazdach ASW.
Sonary obrazujące o wysokiej rozdzielczości, takie jak sonary bocznego skanowania lub SAS, są wykorzystywane do wykrywania i klasyfikacji min podwodnych. Systemy te mogą być montowane na bezzałogowych pojazdach podwodnych (UUV) w celu prowadzenia bezpiecznego, autonomicznego rozpoznania.
Sonar pomaga w lokalizowaniu zatopionych pojazdów, szczątków samolotów lub osób. Sonar przedni oraz sonar obrazujący mogą służyć do prowadzenia nurków lub zdalnie sterowanych pojazdów (ROV) w środowiskach o ograniczonej widoczności.
Wojskowe systemy sonarowe wspierają również zadania niezwiązane z walką, w tym monitorowanie środowiska, inspekcję rurociągów oraz budownictwo podwodne. Sonar służy do oceny stanu dna morskiego, identyfikacji anomalii oraz monitorowania kluczowych obiektów.
Sonar umożliwia platformom podwodnym bezpieczną nawigację, zwłaszcza w środowiskach spornych lub zagraconych. Systemy dostarczają dane dotyczące głębokości w czasie rzeczywistym, wykrywają przeszkody i wspomagają planowanie trasy. Sonar do wykrywania przeszkód ma szczególne znaczenie dla autonomicznych pojazdów podwodnych (AUV) działających bez nadzoru człowieka.
Stałe sieci sonarowe i systemy mobilne są wykorzystywane do monitorowania obszarów morskich z dużej odległości. Obejmują one zastosowania związane z bezpieczeństwem portów, podwodne systemy łączności oraz nadzór akustyczny stref krytycznych.
Wojskowe systemy sonarowe muszą spełniać określone normy dotyczące niezawodności, interoperacyjności i wydajności. Mogą one obejmować MIL-STD-810 w zakresie badań środowiskowych, MIL-STD-461 w zakresie kompatybilności elektromagnetycznej oraz normy NATO STANAG dotyczące zarządzania sygnaturą akustyczną. Ponadto wdrażanie sonarów podlega w coraz większym stopniu regulacjom środowiskowym ze względu na obawy dotyczące wpływu na życie morskie, zwłaszcza w przypadku systemów aktywnych o wysokiej intensywności.
Różnorodność systemów sonarowych stosowanych w obronności odzwierciedla szeroki zakres wymagań operacyjnych, od działań taktycznych i wykrywania okrętów podwodnych po nawigację i budownictwo podwodne. Wybór odpowiedniej konfiguracji – aktywnej lub pasywnej, montowanej na kadłubie lub holowanej, wąskopasmowej lub szerokopasmowej – zależy od możliwości platformy, zakresu misji oraz warunków środowiskowych. W miarę ewolucji zagrożeń i rosnącej złożoności środowiska podwodnego sonary pozostają podstawową metodą wykrywania w operacjach obrony morskiej.
