Os Sistemas de Referência de Atitude e Rumo (AHRS) são fundamentais para o funcionamento fiável dos drones modernos e das aeronaves militares, fornecendo dados essenciais de orientação e movimento para a navegação e o controlo de voo. O AHRS permite a monitorização precisa da inclinação, rotação, guinada e rumo, utilizando uma combinação de giroscópios, acelerómetros, magnetómetros e algoritmos avançados de fusão de sensores. Nos veículos aéreos não tripulados (UAV), estes sistemas sustentam a navegação autónoma, a estabilidade e o desempenho crítico para a missão em várias aplicações de defesa. Esta página explora a função, o design, a integração e as vantagens do AHRS em UAV de nível militar e plataformas de aeronaves.
Leia o Visão geral da tecnologia

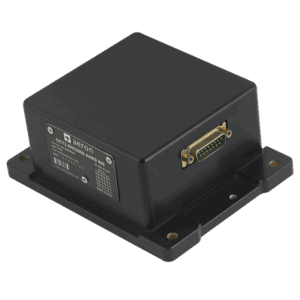

Sistemas avançados de navegação inercial (INS) para navegação confiável em ambientes operacionais desafiadores
Soluções avançadas para modernização da defesa: propulsão, sensores, comunicação e sistemas de realidade aumentada

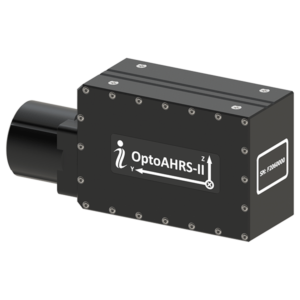

IMU de nível tático, GPS/INS, soluções de orientação de armas
Soluções avançadas de navegação para aplicações de defesa e aeroespaciais de missão crítica
Tecnologias de ponta em controle de voo e navegação sem GNSS para plataformas UAV militares e governamentais
Tecnologia inovadora de sensores subaquáticos para missões navais e de segurança
Se você projeta, constrói ou fornece Sistemas de Referência de Atitude e Rumo (AHRS), Crie um perfil para mostrar as suas competências e entrar em contacto com visitantes que tenham uma necessidade real das suas soluções.
Um Sistema de Referência de Atitude e Rumo (AHRS) é um sistema integrado que combina dados de vários sensores inerciais para calcular a orientação absoluta de uma aeronave ou de um UAV no espaço tridimensional. Fornece estimativas contínuas de inclinação, rotação e guinada utilizando uma combinação de tecnologias de sensores, principalmente giroscópios baseados em MEMS, acelerómetros e magnetómetros. A integração destes componentes permite que o AHRS mantenha informações precisas sobre a atitude e o rumo, mesmo em condições de movimento dinâmico ou perda temporária do sinal de GPS.
Sistema de Referência de Atitude e Rumo 3DM-GX5-AHRS da MicroStrain pela HBK.
Os algoritmos de fusão de sensores estão no cerne dos modernos AHRS, combinando dados brutos e ruidosos provenientes da unidade de medição inercial (IMU) para produzir resultados de orientação estáveis e precisos. Estes dados são essenciais para sistemas de piloto automático, computadores de controlo de voo e aviónica, especialmente em aplicações de defesa onde a precisão e a redundância são vitais.
Em sistemas de UAV de nível militar e aeronaves, a tecnologia AHRS suporta uma ampla gama de operações críticas para o voo. Estes sistemas são responsáveis por:
Em aeronaves militares de asa fixa e rotativa, o AHRS substitui ou complementa os instrumentos giroscópicos tradicionais, fazendo frequentemente parte de um Sistema de Navegação Inercial (INS) ou de um conjunto completo de aviónica. Em UAVs, especialmente plataformas táticas ou de ISR (Inteligência, Vigilância e Reconhecimento), os módulos AHRS integram-se frequentemente diretamente no controlador de voo do drone ou no sistema de piloto automático, fornecendo dados precisos para rotinas de estabilidade e navegação.
Dependendo da aplicação pretendida, as unidades AHRS variam em complexidade, robustez e tamanho. Em aeronaves militares tripuladas, elas são normalmente incorporadas em arquiteturas de aviónica maiores e podem incluir unidades redundantes para tolerância a falhas. Em UAVs, as restrições de espaço e peso levam a módulos MEMS AHRS altamente compactos, projetados para atender a rigorosas normas MIL-SPEC ou aeroespaciais.
Redundância, deteção ambiental e blindagem eletromagnética são características de projeto adicionais encontradas em sistemas AHRS de nível militar para garantir a fiabilidade sob vibração, variação de temperatura e interferência eletromagnética (EMI).
Os sensores AHRS estão profundamente integrados no sistema de controlo de voo de UAV e aeronaves, servindo de base para a perceção da atitude da aeronave e a resposta dinâmica. Quando integrado com um recetor GPS e um altímetro barométrico, o AHRS torna-se parte de um sistema completo de navegação inercial, capaz de fornecer posição, orientação e velocidade sem entrada externa.
Nos drones, esta informação suporta ciclos de feedback em tempo real no âmbito do software de piloto automático, permitindo correções adaptativas da trajetória de voo, estabilização dinâmica e navegação precisa por pontos de referência. Em aeronaves tripuladas, o AHRS interage com ecrãs de aviónica, sistemas de piloto automático e, por vezes, ecrãs montados no capacete para apoio à orientação do piloto.
Os dados de voo recolhidos pelo AHRS são também cruciais durante os testes de voo e a certificação do sistema, onde a análise detalhada do ângulo de inclinação, rotação, guinada e rumo ajuda a validar o desempenho da estrutura da aeronave e do software de controlo.
Embora o AHRS e as IMUs partilhem componentes de sensores semelhantes, diferem significativamente na saída. Uma IMU fornece dados brutos de aceleração e velocidade angular, exigindo processamento adicional para extrair a orientação. O AHRS, por outro lado, fornece informações de orientação e rumo diretamente, com fusão e filtragem internas incluídas.
Em comparação com os indicadores de atitude giroscópicos mais antigos, o AHRS oferece:
O AHRS também pode ser integrado com unidades de referência de movimento (MRUs) ou unidades de referência inercial (IRUs) para um desempenho melhorado em ambientes multieixos, tais como drones VTOL ou aeronaves a realizar manobras táticas a baixa altitude.
O desenvolvimento de soluções AHRS robustas para plataformas de defesa envolve a superação de vários desafios, incluindo distorção magnética, desvio térmico e resistência à vibração. Os AHRS militares devem proporcionar um desempenho consistente em todos os ambientes, desde o reconhecimento por UAV a alta altitude até ao voo a baixa altitude em espaços aéreos com interferência de GPS.
IMU/AHRS robusto VN-100 da VectorNav.
Os avanços recentes no design de AHRS incluem:
Em sistemas de defesa de missão crítica, uma falha do AHRS pode ter consequências significativas. Por este motivo, são frequentemente empregues estratégias avançadas de redundância. Estas podem incluir módulos AHRS duplos ou triplos, software de deteção de falhas e mecanismos de fallback que utilizam estimadores de orientação alternativos ou dados exclusivamente da IMU, no caso de deteção de anomalias magnéticas.
Protocolos de teste robustos, incluindo testes de vida útil acelerados, testes de vibração e testes de voo em condições ambientais variáveis, ajudam a verificar a fiabilidade do AHRS em teatros de operações.
A escolha do sistema AHRS adequado envolve a avaliação de vários fatores com base no tipo de aeronave pretendido e no perfil da missão:
Os fornecedores podem oferecer opções de personalização, permitindo que os integradores de defesa adaptem os módulos AHRS a sistemas UAV específicos, configurações de aeronaves ou pacotes de aviónica.
Os sistemas AHRS são um componente fundamental na arquitetura de aviónica e controlo dos drones e aeronaves militares modernos. O AHRS permite um voo seguro, estável e autónomo em várias aplicações de defesa, fornecendo dados de orientação e rumo fiáveis em tempo real através de fusão avançada de sensores e tecnologia MEMS. À medida que as capacidades dos drones se expandem e os sistemas das aeronaves evoluem para soluções mais inteligentes, conectadas e não tripuladas, o papel do AHRS continuará a ser central para alcançar precisão, resiliência e eficácia operacional em ambientes de missão exigentes.
