A Tactical Guide to Small Military Drones & sUAS Technology
Wprowadzenie do małych dronów wojskowych i technologii sUAS
Małe bezzałogowe systemy powietrzne (sUAS) to klasa lekkich, bezzałogowych platform latających na niskich wysokościach, zaprojektowanych w celu zapewnienia zdolności taktycznych na obrzeżach pola walki. Obejmujące zazwyczaj systemy z grupy 1 NATO oraz niższe klasy grupy 2, te małe drony wojskowe charakteryzują się przenośnością, szybkim rozmieszczeniem oraz stosunkowo niskim kosztem w porównaniu z większymi bezzałogowymi statkami powietrznymi.
W nowoczesnych operacjach obronnych technologia sUAS przeszła transformację z narzędzi ISR w fazie rozwoju do roli niezbędnych czynników zwiększających siłę bojową. Te małe drony wykorzystywane przez jednostki wojskowe zapewniają świadomość sytuacyjną w czasie rzeczywistym, zwiększają zasięg czujników jednostek pieszych oraz w coraz większym stopniu pełnią rolę samodzielnych środków bojowych. Ich dostępność i zdolność adaptacyjna zmieniły również krajobraz zagrożeń, napędzając równoległe inwestycje w środki przeciwdziałania i technologie zwiększające przeżywalność.
Black Widow, mały bezzałogowy system powietrzny (sUAS) firmy Red Cat Holdings.
Główne typy i kategorie małych dronów wojskowych
Różnorodność platform w sektorze sUAS pozwala dowódcom wybierać środki w oparciu o konkretne wymagania dotyczące czasu trwania misji i masy. Systemy te są zazwyczaj klasyfikowane według następujących konfiguracji fizycznych i operacyjnych:
- Klasyfikacje grup UAS NATO i Departamentu Obrony (grupa 1 i 2): Systemy sUAS z grupy 1 są zazwyczaj przenośne i działają na bardzo niskich wysokościach, natomiast systemy UAS z grupy 2 charakteryzują się zwiększoną wytrzymałością i ładownością.
- Nano-, mikro- i małe taktyczne systemy bezzałogowe (UAS): Drony nano- i mikro są zoptymalizowane dla żołnierzy poruszających się pieszo w środowisku miejskim, natomiast małe taktyczne systemy bezzałogowe (UAS) wspierają operacje na poziomie od plutonu do brygady.
- Systemy amunicji jednorazowego użytku i krążącej: Systemy jednorazowego użytku są przeznaczone do środowisk wysokiego ryzyka, w tym małe drony bojowe, które łączą wytrwałość ISR z funkcjonalnością precyzyjnego uderzenia.
- Platformy VTOL o stałym skrzydle, wirnikowe i hybrydowe: Małe drony o stałym skrzydle oferują większy zasięg, natomiast mały wojskowy drony śmigłowcowe wyróżniają się precyzją zawisu, a hybrydowe systemy VTOL umożliwiają rozmieszczenie niezależne od pasa startowego.
Klasyfikacje te gwarantują, że odpowiedni mały dron wojskowy zostanie dopasowany do właściwego zakresu operacyjnego i ram regulacyjnych.
Zastosowania sUAS i przykłady wykorzystania operacyjnego
Zastosowanie sUAS wykracza daleko poza podstawowe transmisje wideo, służąc jako główne węzły dla kilku kluczowych zestawów misji taktycznych.
Wywiad, nadzór i rozpoznanie (ISR)
ISR pozostaje podstawowym zastosowaniem małych wojskowych dronów obserwacyjnych. Platformy te zapewniają stały dostęp do danych wywiadowczych w czasie rzeczywistym na poziomie taktycznym, umożliwiając jednostkom monitorowanie terenu i śledzenie ruchów przeciwnika bez narażania personelu na ryzyko.
Wykrywanie celów i obserwacja przednia
Małe drony do zastosowań wojskowych są coraz częściej włączane do procesów namierzania celów, dostarczając dokładnych danych geolokalizacyjnych oraz wskazówek laserowych dla systemów ognia pośredniego. Ich zdolność do działania w pobliżu obszaru docelowego zwiększa precyzję i zmniejsza ryzyko skutków ubocznych.
Misje wojny elektronicznej i wywiadu sygnałowego
Wyposażony w kompaktowe urządzenia SIGINT i do prowadzenia wojny elektronicznej, mały dron wojskowy może wykrywać, klasyfikować, a w niektórych przypadkach zakłócać systemy łączności i radarowe przeciwnika. Ta zdolność rozszerza zakres wojny elektronicznej na niższe szczeble, decentralizując zasoby, które tradycyjnie były zarezerwowane dla wyższych szczebli dowodzenia.
Amunicja krążąca i role uderzeniowe
Amunicja krążąca stanowi jedną z najważniejszych zmian w zastosowaniu sUAS. Te małe uzbrojone drony mogą patrolować wyznaczony obszar, identyfikować cele i wykonywać precyzyjne uderzenia przy minimalnej interwencji operatora, zapewniając zarówno elastyczność taktyczną, jak i oszczędność kosztów.
Wojna miejska i operacje w zwarciu
W gęstym środowisku miejskim mały dron obserwacyjny lub zwiadowczy zapewnia zdolności rozpoznawcze. Możliwość poruszania się w ograniczonych przestrzeniach, wchodzenia do budynków oraz dostarczania obrazu wideo w czasie rzeczywistym wspiera operacje, w których pole widzenia jest ograniczone, a zagrożenia są bardzo dynamiczne.
Podstawowa architektura systemowa małych dronów wojskowych
Konstrukcja odpowiedniego wojskowego bezzałogowego statku powietrznego (sUAS) musi zapewniać równowagę między integralnością strukturalną a surowymi ograniczeniami wagowymi wymaganymi do przenośnej eksploatacji. Każdy komponent jest dobierany tak, aby zmaksymalizować czas trwania misji przy zachowaniu trwałości w trudnych warunkach terenowych:
- Konstrukcja płatowca i materiały: Lekkie drony kompozytowe do zastosowań wojskowych wykorzystują włókno węglowe i produkcję addytywną w celu uzyskania wysokiego stosunku wytrzymałości do masy.
- Układy napędowe: Silniki elektryczne są standardem ze względu na niski poziom hałasu, choć w przypadku konieczności wydłużenia czasu lotu stosuje się układy hybrydowe i spalinowe.
- Systemy sterowania lotem i autopiloty: Systemy te integrują czujniki inercyjne i dane z GNSS, umożliwiając autonomiczną nawigację po punktach trasy oraz adaptacyjne zachowanie podczas lotu.
- Zarządzanie energią i magazynowanie energii: Zaawansowane systemy zarządzania baterią są wykorzystywane w celu wydłużenia czasu działania małych dronów wojskowych podczas lotów długotrwałych.
Dzięki zintegrowaniu tych podstawowych podsystemów w spójną architekturę producenci zapewniają stabilność i responsywność platformy w trakcie realizacji wszystkich zadań.
Technologie czujników i ładunku zoptymalizowane pod kątem SwaP
Ładunki elektrooptyczne i podczerwone (EO/IR)

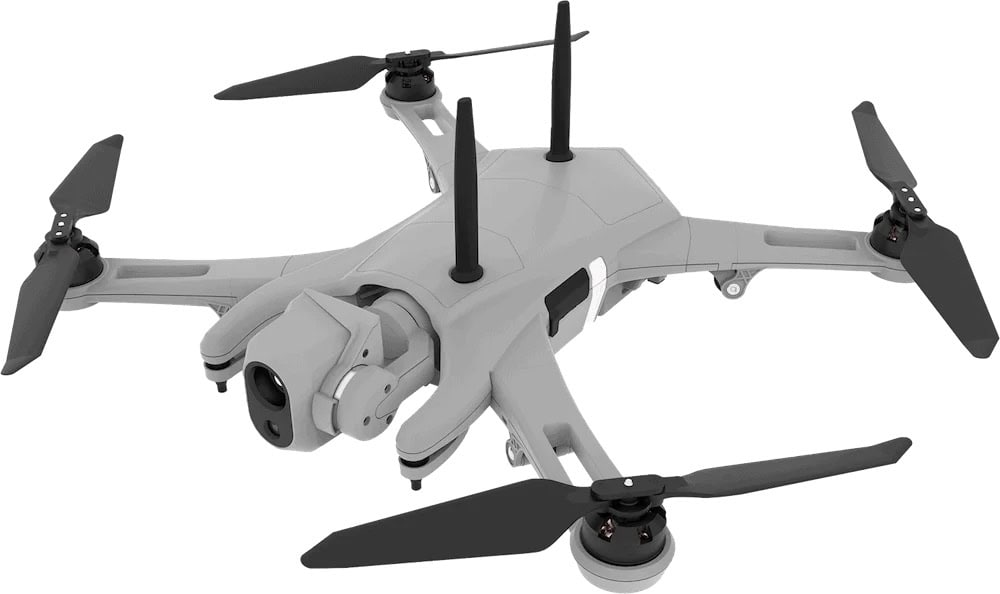

Mały bezzałogowy statek powietrzny Teal 2 Quadcopter firmy Red Cat Holdings
Ładunki EO/IR stanowią podstawową metodę wykrywania. Kamery dzienne o wysokiej rozdzielczości w połączeniu z obrazowaniem termicznym umożliwiają całodobową pracę oraz identyfikację celów w szerokim zakresie warunków środowiskowych.
Zestawy czujników ISR (wywiad, nadzór, rozpoznanie)
Zintegrowane ładunki ISR łączą wiele technologii wykrywania w jednym, stabilizowanym urządzeniu. Systemy te są zoptymalizowane pod kątem rozmiarów, masy i mocy (SWaP), co zapewnia kompatybilność z kompaktowymi dronami przy zachowaniu wydajności.
Ładunki do wywiadu sygnałowego (SIGINT) i wojny elektronicznej
Zminiaturyzowane ładunki SIGINT umożliwiają małym dronom rozpoznawczym przechwytywanie i analizowanie emisji radiowych, zapewniając wgląd w komunikację i systemy elektroniczne przeciwnika.
Integracja ładunków LiDAR, radarowych i wieloczujnikowych
Wśród nowych ładunków znajdują się kompaktowe LiDAR oraz systemy radarowe, umożliwiające mapowanie terenu, omijanie przeszkód i ulepszone wykrywanie celów. Integracja wielu czujników w ramach ujednoliconego ładunku wspiera osiągnięcie solidnych wyników misji.
Komunikacja, łącza danych i sieci w sUAS
Bezpieczna i niezawodna łączność jest warunkiem koniecznym dla operacji sUAS, zwłaszcza podczas działania w środowiskach o zakłóconym polu elektromagnetycznym. Nowoczesne zestawy komunikacyjne wykorzystują następujące technologie w celu utrzymania integralności łącza:
- Łączność LOS i BLOS: Łączność w zasięgu wzroku (LOS) zapewnia sterowanie z niskim opóźnieniem, natomiast łączność poza zasięgiem wzroku (BLOS) wykorzystuje satelity lub węzły przekaźnikowe w celu rozszerzenia zasięgu operacyjnego.
- Taktyczne łącza danych i interoperacyjność: Normy takie jak STANAG 4586 umożliwiają różnym małym dronom taktycznym działanie w ramach ujednoliconej struktury dowodzenia i kontroli.
- Sieci typu mesh: Architektura ta pozwala wielu jednostkom na wymianę danych i utrzymanie łączności bez centralnego węzła, zapewniając odporność operacji roju.
- Bezpieczna komunikacja: W celu ochrony wrażliwych danych gromadzonych przez małe drony szpiegowskie stosuje się techniki przeciwdziałania zakłóceniom oraz solidne protokoły szyfrowania.
Te możliwości sieciowe pozwalają na zdecentralizowany przepływ informacji, zapewniając, że dane dotrą do decydenta niezależnie od lokalnych zakłóceń.
Autonomia, sztuczna inteligencja i przetwarzanie na pokładzie
Nawigacja autonomiczna i operacje bez dostępu do GPS
W związku z coraz powszechniejszym blokowaniem sygnałów GNSS autonomiczne sUAS są wyposażone w alternatywne metody nawigacji, w tym odometrię wizualną oraz nawigację inercyjną. Możliwości te zapewniają ciągłość działania w trudnych warunkach.
Sztuczna inteligencja i uczenie maszynowe w wykrywaniu i śledzeniu celów
Analizy oparte na sztucznej inteligencji umożliwiają systemowi przetwarzanie danych z czujników w czasie rzeczywistym, identyfikując i śledząc cele przy minimalnym udziale operatora. Zmniejsza to obciążenie poznawcze i przyspiesza proces podejmowania decyzji przez operatorów małych dronów taktycznych.
Przetwarzanie brzegowe i komputery misji w sUAS
Przetwarzanie na pokładzie ma kluczowe znaczenie dla nowoczesnych możliwości. Komputery misji pełnią rolę podstawy przetwarzania, integrując dane z czujników i wykonując algorytmy autonomiczne w czasie rzeczywistym. Systemy te umożliwiają rozproszone podejmowanie decyzji na poziomie platformy.
Inteligencja roju i zachowania oparte na współpracy
Technologie roju umożliwiają współpracę wielu sUAS. Ta zdolność zwiększa skuteczność misji, zapewniając rozproszone wykrywanie i nadmiarowość w przypadku małych dronów wojskowych.
Metody startu, odzyskiwania i rozmieszczenia
Metoda rozmieszczenia jest często podyktowana rozmiarem platformy oraz konkretnymi ograniczeniami środowiskowymi miejsca startu. Operatorzy wykorzystują szereg technik, aby zapewnić bezpieczne rozmieszczenie i odzyskanie statku powietrznego:
- Systemy wystrzeliwane ręcznie: Umożliwiają one szybkie rozmieszczenie przez personel pieszy, stawiając na prostotę i szybkość w przypadku małych dronów wojskowych.
- Wystrzeliwanie z katapulty i pasa startowego: Stosowane w celu obsługi cięższych ładunków i wydłużenia czasu lotu, gdy wystrzeliwanie ręczne nie jest możliwe.
- Pionowy start i lądowanie (VTOL): Ta zdolność jest cenna w przypadku floty kompaktowych dronów operujących z ograniczonych obszarów lub pokładów statków bez infrastruktury startowej.
- Techniki odzyskiwania: Metody obejmują odzyskiwanie za pomocą sieci i spadochronów w przypadku systemów stałopłatowych, podczas gdy platformy śmigłowe i VTOL zazwyczaj wykonują autonomiczne lądowania.
Skuteczne protokoły startu i odzyskiwania zapewniają możliwość ponownego wykorzystania zasobów w wielu cyklach misji przy minimalnej konserwacji.
Normy obronne, zgodność i certyfikacja
Wymagania środowiskowe oraz dotyczące zakłóceń elektromagnetycznych (EMI/EMC) zgodnie z normą MIL-STD
Systemy muszą spełniać rygorystyczne normy, aby zapewnić niezawodne działanie w trudnych warunkach. Obejmują one odporność na wibracje, ekstremalne temperatury oraz zakłócenia elektromagnetyczne.
Zgodność z normami STANAG i standardy interoperacyjności
Normy NATO STANAG zapewniają interoperacyjność między siłami sojuszniczymi, umożliwiając płynną integrację w ramach wspólnych operacji i struktur dowodzenia.
Certyfikacja zdatności do lotu i bezpieczeństwa (np. DO-178C, DO-254)
Certyfikacja zdatności do lotu gwarantuje, że sprzęt i oprogramowanie spełniają rygorystyczne wymogi bezpieczeństwa. Poziomy tych gwarancji regulują normy takie jak DO-178C i DO-254.
Kontrola eksportu oraz kwestie związane z ITAR/EAR
Przepisy eksportowe odgrywają istotną rolę w rozwoju i dystrybucji technologii. Zgodność z nimi ma zasadnicze znaczenie dla producentów małych dronów dążących do uzyskania dostępu do rynków międzynarodowych.
Nowe technologie w małych dronach wojskowych
Nowa generacja małych dronów wojskowych będzie charakteryzować się zwiększoną autonomią oraz zdolnością do działania w ramach większych, zintegrowanych sił wielodomenowych. Kluczowe trendy kształtujące obecnie branżę obejmują:
- Autonomiczne roje oparte na sztucznej inteligencji: Opracowywanie rojów zdolnych do wykonywania złożonych misji przy minimalnym nadzorze człowieka w przypadku małych dronów rozpoznawczych.
- Zaawansowane systemy zasilania: Nowe technologie ogniw paliwowych i akumulatorów wydłużają czas działania platform sUAS, zwiększając zasięg operacyjny.
- Integracja wielodomenowa: Flota małych lub przenośnych dronów jest w coraz większym stopniu integrowana z systemami lądowymi i morskimi w celu uzyskania ujednoliconego obrazu operacyjnego.
- Współpraca człowiek-maszyna (MUM-T): Podejście to poprawia skuteczność misji jednostek taktycznych, wspierając wykorzystanie małych dronów typu stealth w wrażliwych środowiskach.
W miarę dojrzewania tych technologii małe bezzałogowe statki powietrzne (UAS) będą w coraz większym stopniu przechodzić od roli zwykłych czujników do roli aktywnych uczestników na każdym etapie misji.
