Taktyczne drony kartograficzne stanowią integralną część nowoczesnej infrastruktury wojskowej GEOINT i ISR, zasadniczo zmieniając sposób, w jaki dowódcy pozyskują i wykorzystują dane wywiadowcze dotyczące terenu. Te zaawansowane systemy bezzałogowych statków powietrznych (UAV) są specjalnie skonstruowane z wytrzymałymi płatowcami, bezpiecznymi łączami danych i zestawami czujników o wysokiej wierności (w tym LIDAR, SAR oraz EO/IR), aby działać niezawodnie w środowiskach objętych walkami, gdzie nie ma dostępu do GPS.
Niniejszy przewodnik przedstawia dostawców taktycznych dronów kartograficznych służących do pozyskiwania danych geoprzestrzennych 3D o wysokiej rozdzielczości, dynamicznych modeli wysokościowych oraz ortomosaik z korekcją geometryczną.
Przeczytaj Przegląd technologii
Kompaktowe bezzałogowe statki powietrzne (UAS) i śmigłowce transportowe do wojskowych operacji rozpoznania, obserwacji i zwiadu (ISR) oraz operacji logistycznych
Autonomiczne platformy bezzałogowe i usługi związane z dronami dla sektora wojskowego, rządowego, bezpieczeństwa oraz służb ratowniczych
Jeśli projektujesz, budujesz lub dostarczasz Drony do mapowania taktycznego, Załóż profil, aby zaprezentować swoje możliwości i nawiązać kontakt z osobami, które aktywnie poszukują Twoich rozwiązań.
Drony do mapowania taktycznego napędzają cyfrową transformację współczesnych operacji obronnych, wspierając mapowanie pola walki i rozpoznanie, namierzanie celów i koordynację ognia, a także reagowanie na katastrofy i wsparcie inżynierii bojowej. Te bezzałogowe statki powietrzne (UAV) zapewniają kluczową zdolność do przechwytywania, przetwarzania i dystrybucji danych wywiadu geoprzestrzennego (GEOINT) w wysokiej rozdzielczości w czasie rzeczywistym, dostarczając precyzyjną wiedzę o terenie i sytuacji w celu planowania misji, namierzania celów i inżynierii bojowej.

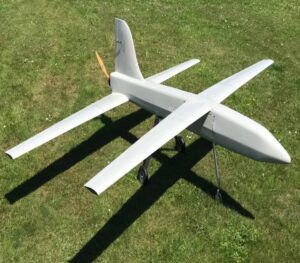

Dron kartograficzny Sword 4.0 firmy Cannon Defence & Security
Zbudowane z wykorzystaniem wzmocnionych konstrukcji, zaawansowanym osprzętem obrazującym oraz zintegrowanym systemem obliczeniowym, systemy te zostały specjalnie zaprojektowane do działania w złożonych, zatłoczonych i kontrowersyjnych środowiskach, które charakteryzują współczesną wojnę, tworząc istotne ogniwo między tradycyjnymi funkcjami wywiadu, nadzoru i rozpoznania (ISR) a żołnierzami na pierwszej linii frontu.
Taktyczne drony do mapowania zostały starannie zaprojektowane tak, aby spełniały wysokie wymagania wojskowe i wywiadowcze w zakresie bezpieczeństwa, trwałości i precyzji. Filozofia ich projektowania zakłada działanie w warunkach zagrożenia. Znajduje to odzwierciedlenie w ich podstawowych cechach: szyfrowane łącza danych, solidna ochrona przed zakłóceniami i spoofingiem oraz zgodność z rygorystycznymi normami obronnymi, takimi jak MIL-STD-810 (dotycząca kwalifikacji środowiskowych i operacyjnych) oraz NATO STANAG 4586 (dotycząca interoperacyjności systemów sterowania).
W ramach operacji obronnych systemy te znacznie zwiększają zasięg i pole widzenia zarówno jednostek naziemnych, jak i powietrznych. Ułatwiają one szybkie generowanie bardzo dokładnych trójwymiarowych modeli terenu oraz obrazów o wysokiej rozdzielczości. Uzyskane dane geoprzestrzenne wspierają nie tylko tradycyjny rozpoznanie, ale także dynamiczne wyznaczanie celów, optymalizację logistyki oraz kompleksowe ćwiczenia misji. Ponieważ współczesne pola bitew zdecydowanie zmierzają w kierunku dowodzenia opartego na danych, zaawansowane drony kartograficzne stanowią technologiczną podstawę wsparcia decyzji taktycznych oraz kluczowej świadomości terenu.
Zwinność i precyzja taktycznych bezzałogowych statków powietrznych (UAV) do mapowania udostępniają inżynierom wojskowym i dowódcom operacyjnym kilka funkcji o znaczeniu krytycznym dla misji.
Taktyczne drony kartograficzne dostarczają dane terenowe 3D w czasie rzeczywistym, niezbędne do planowania misji i manewrowania. Tworzą one szczegółową podstawę cyfrową do optymalizacji wyboru trasy, określania pozycji obronnych oraz przeprowadzania kluczowej analizy linii widzenia (LOS). Po bezpiecznej integracji z sieciami C4ISR ten strumień danych kartograficznych staje się dynamiczną warstwą na żywo w ramach wspólnego obrazu operacyjnego (COP), dostępną zarówno dla scentralizowanych centrów dowodzenia, jak i dla oddziałów taktycznych poruszających się pieszo.
Bezzałogowy statek powietrzny (UAS) Edge 130 Blue do mapowania firmy Red Cat Holdings
Kluczowym wymogiem dla tych systemów jest niezawodna nawigacja. W środowiskach, w których sygnał GPS jest zakłócany lub niedostępny, drony mapujące przechodzą z pozycjonowania satelitarnego na zaawansowane techniki, takie jak nawigacja względna względem terenu (TRN) oraz nawigacja wspomagana wizualnie, aby zachować dokładność pozycjonowania i zapewnić zdolność mapowania w przypadku zakłóceń lub braku sygnałów GNSS.
Skuteczność artylerii, moździerzy i amunicji kierowanej precyzyjnie jest bezpośrednio powiązana z dostępnością dokładnych danych dotyczących wysokości. Niezbędne są cyfrowe modele wysokościowe (DEM) o wysokiej rozdzielczości lub ustrukturyzowane cyfrowe dane wysokościowe terenu (DTED). Drony kartograficzne szybko dostarczają te kluczowe dane, umożliwiając zespołom ogniowym udoskonalanie rozwiązań ogniowych i dynamiczną aktualizację współrzędnych celów. Nakładki geoprzestrzenne w czasie rzeczywistym pomagają zarówno w planowaniu przed misją, jak i w natychmiastowej ocenie zniszczeń bojowych (BDA), drastycznie skracając czas od wykrycia do oddania strzału.
W kluczowych obszarach inżynierii wojskowej, oceny infrastruktury i odbudowy po konfliktach drony mapujące okazują się nieocenione. Szybko badają one uszkodzoną infrastrukturę, oceniają stan mostów i dróg oraz identyfikują bezpieczne trasy przez strefy zagrożenia. Ta zdolność podwójnego zastosowania wspiera zarówno logistykę operacyjną, jak i pomoc humanitarną, zapewniając dowódcom i planistom dokładną świadomość sytuacyjną bez niepotrzebnego narażania personelu.
Wszechstronność taktycznego drona mapującego wynika z zestawu czujników, który łączy różnorodne technologie umożliwiające działanie w zróżnicowanych warunkach środowiskowych.
VTOne (BVT516), hybrydowy bezzałogowy statek powietrzny VTOL o długim zasięgu do mapowania, wyprodukowany przez Beyond Vision
Czujniki EO/IR stanowią podstawowe urządzenia obrazujące wykorzystywane w mapowaniu taktycznym. Kamery EO o wysokiej rozdzielczości rejestrują ostre szczegóły terenu, natomiast czujniki podczerwone wykrywają zmiany temperatury, co ma kluczowe znaczenie w zastosowaniach takich jak rozróżnianie niedawno naruszonego gruntu, identyfikacja ukrytych pojazdów lub lokalizacja ukrytego personelu. Zastosowanie czujników wielospektralnych dodatkowo rozszerza te możliwości, umożliwiając klasyfikację materiałów i rodzajów roślinności, co ma kluczowe znaczenie dla wykrywania kamuflażu i analizy terenu.
Systemy powietrznego LIDAR wykorzystują lasery impulsowe do tworzenia bardzo precyzyjnych trójwymiarowych modeli terenu, oferując wyraźną zaletę w postaci zdolności przenikania przez rzadką roślinność. Drony do mapowania fotogrametrycznego wykorzystują nakładające się obrazy o wysokiej rozdzielczości w połączeniu z algorytmami jednoczesnej lokalizacji i mapowania (SLAM) zainstalowanymi na pokładzie, aby odtworzyć geometrię terenu niemal w czasie rzeczywistym. Te zaawansowane systemy są w stanie osiągnąć dokładność pionową poniżej metra, co stanowi wymóg niezbędny do szczegółowego odtwarzania misji oraz generowania cyfrowych bliźniaków dla złożonych scenariuszy obronnych.
Bezzałogowe statki powietrzne (UAV) wyposażone w radar SAR oferują niezrównane możliwości obrazowania w każdych warunkach pogodowych oraz w dzień i w nocy, umożliwiając ciągły zasięg niezależnie od warunków atmosferycznych (chmury, dym) lub ciemności. Drony do mapowania SAR mają strategiczne znaczenie w misjach ISR i misjach namierzania celów. Ich zdolność do pozyskiwania danych dotyczących wysokości oraz wykrywania subtelnych zmian powierzchni, takich jak ślady opon lub naruszenia gruntu, sprawia, że radar z syntetyczną aperturą stanowi potężny atut strategiczny w zakresie rozpoznania terenu oraz wykrywania zagrożeń zakopanych lub zamaskowanych.
Operatorzy mogą korzystać z szerokiej gamy bezzałogowych statków powietrznych (UAV) skonfigurowanych do misji kartograficznych i rozpoznawczych, przy czym wybór platformy zależy od wymagań dotyczących czasu lotu, zasięgu, ograniczeń związanych ze startem i lądowaniem oraz środowiska operacyjnego. Platformy te obejmują:
Taktyczne bezzałogowe statki powietrzne (UAV) opierają się na solidnych hybrydowych systemach nawigacyjnych GNSS/INS, które łączą pozycjonowanie satelitarne z wysokiej klasy czujnikami inercyjnymi. Takie połączenie zapewnia precyzyjne śledzenie i minimalne odchylenia nawet w przypadku znacznego osłabienia lub zakłócenia sygnałów GNSS. Zaawansowane systemy dodatkowo wzmacniają tę funkcjonalność dzięki systemom nawigacji wspomaganej obrazowaniem (VINS), wykorzystującym obrazy z pokładu oraz techniki korelacji terenu w celu udoskonalenia danych lokalizacyjnych w odniesieniu do zapisanych map.
W przypadku mapowania pola walki integralność danych ma kluczowe znaczenie. Każdy obraz, plik metadanych i pakiet danych musi być zsynchronizowany czasowo i zweryfikowany kryptograficznie. Ten rygorystyczny proces jest niezbędny do zapewnienia niekwestionowanej integralności informacji rozpowszechnianych w sieciach C4ISR i systemach kierowania ogniem.
Sztuczna inteligencja (AI) szybko przekształca mapowanie taktyczne w proces wysoce autonomiczny. Algorytmy wykrywania zmian oparte na sztucznej inteligencji mogą automatycznie zaznaczać nowo zbudowane umocnienia lub zmieniony teren. Ponadto automatyczne wyodrębnianie cech przekształca surowe obrazy w ustrukturyzowane warstwy geoprzestrzenne, gotowe do natychmiastowego wykorzystania przez dowództwo.
Patrząc w przyszłość, czujniki hiperspektralne oferują nowy wymiar dokładności mapowania poprzez wykrywanie składu materiałów. Chociaż koncepcje takie jak czujniki wzbogacone o technologię kwantową są wciąż w powijakach, obiecują one możliwość wykrywania elementów podpowierzchniowych, obecnie niewidocznych dla standardowych czujników. Przetwarzanie brzegowe jest już rzeczywistością, umożliwiając generowanie ortomosaików i modeli wysokości bezpośrednio na pokładzie drona, co drastycznie minimalizuje opóźnienia i pozwala na niemal natychmiastowe rozpowszechnianie danych GEOINT, co ma kluczowe znaczenie dla taktycznej sieci polowej.
