Marine-Radar dient der Erkennung, Entfernungsmessung, Verfolgung und Lageerfassung für Kriegsschiffe, U-Boote und andere militärische maritime Plattformen. Zu den Systemen gehören Radarsysteme für die Luftüberwachung, die Oberflächenüberwachung, die Navigation, die Feuerleitung und die Zielverfolgung.
Auf dieser Seite werden Hersteller und Anbieter von militärischen Schiffsradarsystemen sowie von Radarsystemen zur maritimen Überwachung vorgestellt, darunter Systeme mit mechanischer Abtastung, PESA-, AESA-, rotierenden Phased-Array- und Fixed-Face-Konfigurationen.
Lesen Sie den Technologieübersicht
Fortschrittliche Missionssysteme für Streitkräfte in den Bereichen Land, Luft, See und Weltraum
Marine-Radarverarbeitungslösungen der nächsten Generation für eine verbesserte Lageerkennung in Marine- und Verteidigungsanwendungen
Wenn Sie entwerfen, bauen oder liefern Maritieme Radar, Erstellen Sie ein Profil, um Ihre Kompetenzen zu präsentieren und mit Besuchern in Kontakt zu treten, die einen konkreten Bedarf an Ihren Lösungen haben.
Marine-Radarsysteme dienen der Erkennung, Entfernungsmessung, Zielverfolgung und Lageerfassung für die Navigation, Überwachung, Luftabwehr, Seekriegsführung und Waffensteuerung. Im Gegensatz zu herkömmlichen zivilen Schiffsradarsystemen arbeiten militärische Marine-Radarsysteme innerhalb eines integrierten Kampfsystems und müssen trotz kleiner Ziele, Störsignalen vom Meer und vom Land, Wetterbedingungen, Plattformbewegungen und elektronischen Störungen einwandfrei funktionieren.
Radar sendet Hochfrequenzenergie aus und verarbeitet die Echos, um Entfernung und Peilung des Ziels zu bestimmen. Mithilfe der Doppler-Auswertung lässt sich die Radialgeschwindigkeit messen, während wiederholte Beobachtungen Kurs und Geschwindigkeit abschätzen. Einige Systeme messen zudem die Elevation.

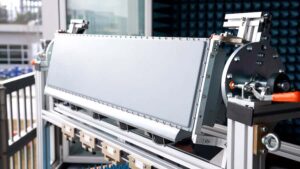

FULMAR 500-A, ein luftgestütztes Seeüberwachungsradar mit großer Reichweite von ASELSAN
Luftüberwachungsradare durchsuchen große Bereiche des Luftraums nach Flugzeugen, Raketen und anderen Luftzielen. Radarsysteme der Marine mit großer Reichweite legen den Schwerpunkt auf die frühzeitige Erkennung und stabile Verfolgung, um die Einstufung von Bedrohungen und defensive Reaktionen zu unterstützen.
Oberflächenüberwachungsradare konzentrieren sich auf die Meeresoberfläche und den Radarhorizont und erkennen Schiffe, kleine Wasserfahrzeuge sowie niedrig fliegende Bedrohungen. Ein effektives maritimes Oberflächenüberwachungsradar erfordert die Unterdrückung von Seegraupen, hohe Empfindlichkeit und ausreichende Aktualisierungsraten. Die Erkennung in niedrigen Höhen wird stark von der Radar- und Zielhöhe, dem Seegang sowie der atmosphärischen Ausbreitung beeinflusst.
Ein 3D-Überwachungsradar misst Entfernung, Peilung und Elevation. Dies ist besonders wichtig für die Luftverteidigung, die Einsatzplanung sowie die Koordination zwischen Sensoren und Waffen.
Ein Multifunktionsradar nutzt elektronisch gesteuerte Strahlen und digitales Ressourcenmanagement, um über eine gemeinsame Radararchitektur mehrere Aufgaben zu erfüllen. Dazu können Volumensuche, Horizontsuche, „Track-while-Scan“, Präzisionsverfolgung, Unterstützung der Raketenabwehr sowie Feuerleitsfunktionen gehören.

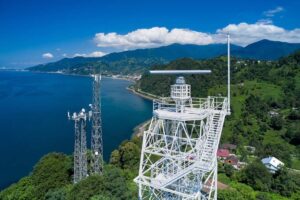

SERDAR 100-Co, Küstenüberwachungsradar von ASELSAN
Navigationsradar unterstützt die sichere Schiffsführung durch die Erkennung von Küstenlinien, Navigationsmarken, Schiffen und anderen Oberflächenobjekten. Militärische Schiffsradarsysteme können Daten auch an Kampfmanagement-Netzwerke weiterleiten.
Feuerleitradar liefert hochpräzise Zielmessdaten für den Waffeneinsatz. Im Vergleich zu militärischen Großraumüberwachungsradaren legt es größeren Wert auf Winkelgenauigkeit, schnelle Aktualisierungen und zielgütige Daten für die Waffen.
Das Zielerfassungs- und -verfolgungsradar wandelt Erfassungen in stabile Zielspuren um und unterstützt so die Klassifizierung, die Zuweisung von Waffen sowie die Übergabe an Feuerleitsensoren – auch unter Manövrierbedingungen oder bei Störsignalen.
Einige Marinewaffensysteme nutzen spezielle Radarkanäle oder Beleuchtungssysteme zur Raketenführung. Halbaktive Radar-Zielsuchraketen benötigen unter Umständen eine Zielbeleuchtung, während andere Waffen vom Schiff generierte Befehlsaktualisierungen, Datenverbindungen oder aktive bordseitige Radarsuchköpfe nutzen können.
U-Boot-Radar wird in der Regel mit einer Antenne oder einem Multifunktionsmast betrieben, der über die Oberfläche hinausragt. Es unterstützt die Navigation und die Überwachung der Oberflächenlage, wobei der Schwerpunkt auf schnellem Betrieb und der Kontrolle elektromagnetischer Emissionen liegt.
Marine-Radarantennen nutzen verschiedene Architekturen mit unterschiedlichen Auswirkungen auf Strahlagilität, Abdeckung, Zuverlässigkeit und Integration an Bord.
Die Wahl der Architektur hängt von den Missionsanforderungen, der Plattformgröße, der Anordnung an Deck, der elektromagnetischen Verträglichkeit, der Stromversorgung, der Kühlung und der erforderlichen Leistung ab.
Marineüberwachungsradare dienen der Frühwarnung vor Bedrohungen aus der Luft. Moderne Radarsysteme auf Marineschiffen können die Luftüberwachung auf große Entfernungen mit der Erkennung von in geringer Höhe fliegenden und dicht über dem Meer fliegenden Schiffsabwehrraketen kombinieren, die nach dem Überqueren des Radarhorizonts nur eine begrenzte Reaktionszeit lassen. Luft- und Raketenabwehrradare erfordern daher Störsignalunterdrückung, schnelle Zielverfolgung, genaue Flugbahndaten, Störfestigkeit sowie eine enge Integration mit Verteidigungswaffen.
Oberflächenüberwachungsradare überwachen Schiffe, kleine Wasserfahrzeuge und andere Kontakte in der Nähe der Meeresoberfläche. Küstengewässer stellen hohe Anforderungen dar, da Küstenlinien, Bauwerke, Wellen und dichter Schiffsverkehr komplexe Echos erzeugen. Seeüberwachungs- und Küstenüberwachungsradarsysteme nutzen hochauflösende Signalverarbeitung, Doppler-Diskriminierung und Zielverfolgung, um relevante Kontakte von Störechos und Routinetransporten zu unterscheiden.
Marine-Radargeräte unterstützen die sichere Navigation, indem sie Entfernungs- und Peilungsdaten zu Schiffen, Küstenlinien, Navigationshilfen und Gefahrenquellen liefern. Radarsysteme auf Kriegsschiffen können zudem die automatische Verfolgung und Kollisionsvermeidung unterstützen. Auf luftfahrttauglichen Schiffen kann das Radar auch die Steuerung von Hubschraubern und Flugzeugen während des Anflugs, der Landung sowie bei Flugoperationen in der Nähe unterstützen.
Radar auf Militärschiffen liefert präzise Verfolgungsdaten für Geschütze, Raketen und Nahverteidigungssysteme. Bei Nahbereichseinsätzen sind oft hohe Aktualisierungsraten erforderlich, da die Reaktionszeit begrenzt ist. Feuerleitsysteme und Zielverfolgungsradare können mit Überwachungssensoren zusammenarbeiten, wobei die Zielspuren von der Erkennung bis zum Einsatz zwischen den Systemen übertragen werden.
Die Frequenz eines Marine-Radars beeinflusst die Antennengröße, die Ausbreitung, die Auflösung, die Wetterbeständigkeit und die Eignung für den jeweiligen Einsatzzweck. Das Frequenzband allein bestimmt nicht die Leistungsfähigkeit, da auch Apertur, Leistung, Wellenform, Signalverarbeitung und Installation eine Rolle spielen.
Viele Kriegsschiffe nutzen mehr als ein Frequenzband, sodass die Sensoren für sich ergänzende Aufgaben in den Bereichen Überwachung, Verfolgung, Navigation und Feuerleitung optimiert werden können.
Die Entwicklung von Marine-Radarsystemen konzentriert sich zunehmend auf Verarbeitungsflexibilität, Hochfrequenzleistung, elektromagnetische Robustheit und Sensorintegration.
Diese Entwicklungen ermöglichen anpassungsfähigere maritime Radarsysteme für sich weiterentwickelnde Bedrohungen, dichte elektromagnetische Umgebungen und vernetzte Marineoperationen.
