Os revestimentos óticos MIL-SPEC são camadas de película fina aplicadas a lentes, espelhos, janelas, filtros e outros componentes óticos para controlar a transmissão, a reflexão, a seleção do comprimento de onda, a polarização e a proteção da superfície. Nos sistemas de defesa, os revestimentos óticos apoiam os sistemas de imagem, de localização de alvos, de laser, de vigilância, de controlo de fogo e de EO/IR.
Esta categoria apresenta fabricantes de revestimentos óticos que oferecem revestimentos antirreflexo, de alta refletância, dicróicos, de filtro, de polarização, de proteção e divisores de feixe.
Leia o Visão geral da tecnologia
Soluções de óptica de precisão e fotônica para sistemas de imagem, sensoriamento e mira na área de defesa
Se você projeta, constrói ou fornece Revestimentos óticos, Crie um perfil para mostrar as suas competências e entrar em contacto com visitantes que tenham uma necessidade real das suas soluções.
Os revestimentos óticos são camadas finas de material aplicadas a lentes, janelas, espelhos, filtros e outros componentes óticos para controlar a forma como a luz interage com as suas superfícies. Dependendo do projeto, um revestimento pode aumentar a transmissão, reduzir reflexos indesejados, selecionar faixas de comprimento de onda específicas, controlar a polarização ou proteger uma superfície ótica exposta.
Nos sistemas militares e de defesa, os revestimentos óticos de precisão são utilizados em sistemas de imagem, deteção, mira, laser, vigilância e controlo de fogo, onde os requisitos de desempenho vão frequentemente além da simples transmissão ou refletância. Dependendo da aplicação, os revestimentos podem também ter de proporcionar resistência à abrasão, resistência à humidade, durabilidade ambiental, baixa absorção e desempenho estável face a variações de temperatura e ângulo de incidência.

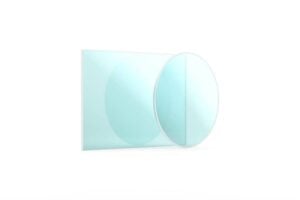

Revestimentos Óticos de Precisão da Torrent Photonics

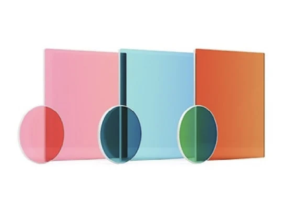

Os revestimentos antirreflexo reduzem a reflexão nas interfaces óticas, de modo a que uma maior proporção da luz incidente atravesse o componente, ajudando a preservar o rendimento ótico e a qualidade da imagem. Os revestimentos antirreflexo (AR) são particularmente importantes em sistemas de imagem com múltiplos elementos, onde os reflexos provenientes de inúmeras superfícies podem, de outra forma, reduzir a transmissão e o contraste da imagem, enquanto os revestimentos AR de banda larga podem ser utilizados quando um conjunto ótico tem de funcionar de forma eficiente numa gama espectral mais ampla.
Os revestimentos de espelhos e outras películas finas refletoras são utilizados para redirecionar a luz, mantendo simultaneamente o nível de eficiência ótica exigido pelo sistema. Os revestimentos de espelhos óticos podem utilizar materiais metálicos ou dielétricos, dependendo de fatores como a gama de comprimentos de onda, a refletividade necessária, a exposição ambiental e a potência do laser, sendo que os revestimentos metálicos para espelhos são frequentemente selecionados para uma resposta espectral ampla e os revestimentos dielétricos são capazes de proporcionar uma refletividade muito elevada em bandas de comprimentos de onda mais rigorosamente controladas.
Os revestimentos de filtros óticos controlam quais as regiões espectrais que são transmitidas e quais as que são refletidas ou atenuadas, permitindo que os sensores e os sistemas óticos isolem os comprimentos de onda úteis para a obtenção de imagens, medição de distâncias, discriminação de alvos ou deteção de laser. Os revestimentos espectrais podem proporcionar respostas de filtro de passagem de banda, de passagem longa, de passagem curta, de entalhe e outras, enquanto os revestimentos dicróicos utilizam a reflexão e a transmissão dependentes do comprimento de onda para separar ou combinar diferentes bandas espectrais dentro da mesma arquitetura ótica.
Certos revestimentos de interferência ótica são concebidos para produzir respostas diferentes para diferentes estados de polarização, tornando-os úteis em divisores de feixe polarizantes, sistemas laser, conjuntos de imagem e outros instrumentos óticos. O seu desempenho depende fortemente do ângulo de incidência, da arquitetura do revestimento e do comprimento de onda, particularmente quando é necessário um comportamento controlado para a luz polarizada em s e p.
Revestimentos com elevado limiar de danos causados por laser da Torrent Photonics
Os revestimentos óticos resistentes podem proteger lentes, janelas e outras superfícies óticas expostas contra abrasão, humidade, contaminação e degradação ambiental, preservando simultaneamente o desempenho ótico necessário. Os revestimentos resistentes à abrasão são particularmente importantes em janelas externas expostas a areia, poeira, limpeza, manuseamento e detritos transportados pelo ar, enquanto os revestimentos resistentes à humidade podem ajudar a manter o desempenho em condições ambientais húmidas, marítimas e em rápida mudança.
Os revestimentos óticos podem reduzir reflexos fantasmas, dispersão indesejada e luz difusa que, de outra forma, degradariam o desempenho do detetor ou o contraste da imagem, enquanto os revestimentos de baixa absorção ajudam a preservar o rendimento ótico e a limitar o calor gerado no próprio revestimento. Os revestimentos de filtro cuidadosamente concebidos também podem controlar a quantidade e a composição espectral da luz que atinge os detetores sensíveis e, em alguns sistemas óticos de defesa, a conceção do revestimento pode, além disso, contribuir para reduzir os reflexos visíveis externamente a partir de superfícies óticas expostas.
As diferentes tecnologias de revestimento ótico são otimizadas para requisitos óticos, espectrais, ambientais e de durabilidade distintos, pelo que o projeto mais adequado depende da função do componente revestido no âmbito do sistema mais alargado.
| Tipo de Revestimento | Função Principal | Comportamento Espectral | Utilizações típicas no domínio da defesa |
| Revestimentos antirreflexo | Reduzem a reflexão superficial e aumentam a transmissão | Melhoria da transmissão em banda estreita ou banda larga | Lentes de imagem, janelas óticas, sensores e miras de armas |
| Revestimentos de alta refletância | Maximizam a reflexão a partir de uma superfície ótica | Banda de comprimento de onda otimizada ou resposta metálica ampla | Espelhos, sistemas de laser e conjuntos de orientação de feixes |
| Revestimentos parcialmente refletores | Divida a potência ótica incidente entre os caminhos refletido e transmitido | Reflexão e transmissão controladas | Cavidades de laser, instrumentos óticos e sistemas de controlo de feixes |
| Revestimentos divisores de feixe | Dividem ou combinam trajetórias óticas | Rácio definido de reflexão para transmissão | Sistemas de orientação, conjuntos de imagem e óptica a laser |
| Revestimentos dicróicos | Separam ou combinam bandas de comprimento de onda selecionadas | Refletir bandas selecionadas enquanto transmite outras | Sensores multiespectrais, sistemas laser e óptica eletro-óptica/infravermelha (EO/IR) |
| Revestimentos de filtros óticos | Selecione ou rejeite regiões espectrais definidas | Resposta de passa-banda, passa-longo, passa-curto ou notch | Sensores, detetores e sistemas de imagem |
| Revestimentos de polarização | Controlo da resposta ótica de acordo com o estado de polarização | Comportamento diferente para diferentes estados de polarização | Ótica de laser, polarizadores e divisores de feixe |
| Revestimentos óticos de proteção | Melhoram a durabilidade da superfície, preservando simultaneamente o desempenho ótico | Concebidos para minimizar o impacto na transmissão ótica | Janelas, cúpulas e lentes expostas |
| Revestimentos absorventes e de controlo da luz | Reduzem a energia ótica indesejada | Atenuação ampla ou direcionada | Controlo da luz difusa e proteção do detetor |
Os revestimentos para laser são utilizados em espelhos, janelas, lentes, divisores de feixe e outros componentes óticos de laser para controlar a reflexão, a transmissão e o encaminhamento do feixe ao longo de todo o sistema ótico. Os revestimentos para lasers de alta potência impõem requisitos particularmente exigentes em termos de absorção e limiar de danos induzidos pelo laser, uma vez que a absorção excessiva pode gerar calor e aumentar o risco de danos óticos, enquanto o próprio revestimento pode ser otimizado para um único comprimento de onda do laser ou para uma banda de funcionamento definida.
Os sistemas de imagem dependem de revestimentos óticos para manter a transmissão, suprimir reflexões indesejadas e isolar a informação espectral útil antes de a luz atingir o detetor. Os revestimentos óticos para o visível, o ultravioleta e o infravermelho podem ser aplicados a lentes, janelas de detetores, filtros e aberturas de proteção, enquanto os revestimentos óticos para o infravermelho são especialmente importantes em materiais como o germânio e outros substratos infravermelhos, nos quais a reflexão da superfície não revestida pode ser significativa.
Os revestimentos de lentes militares são utilizados em miras telescópicas, sistemas de observação, óticas de telemetria, miras e outros equipamentos visuais ou assistidos por sensores para melhorar a transmissão e controlar reflexões indesejadas. Os tratamentos de superfície duradouros podem também proteger os componentes óticos expostos contra a abrasão e a contaminação, enquanto os sistemas integrados de controlo de fogo podem utilizar filtros espectrais estreitos, revestimentos de divisores de feixe e revestimentos para laser no âmbito de conjuntos combinados de mira, telemetria e deteção.
Os sistemas eletro-ópticos aéreos utilizam revestimentos em janelas de sensores, óticas de mira, aberturas de laser e conjuntos de imagem, onde devem preservar o desempenho espectral exigido enquanto operam em condições mecânicas e ambientais exigentes. Dependendo da plataforma, estes revestimentos podem ter de tolerar vibrações, variações rápidas de temperatura, exposição à humidade e fluxos de ar a alta velocidade sem degradação significativa do comportamento ótico.
Os sistemas óticos navais podem exigir revestimentos óticos de elevada durabilidade, capazes de manter o desempenho em ambientes húmidos e salinos, particularmente quando as janelas ou espelhos estão expostos à contaminação por sal e a limpezas repetidas. Podem ser utilizados revestimentos de ouro protegidos e outros revestimentos para espelhos de infravermelhos nos casos em que é necessária uma elevada refletividade no infravermelho, enquanto as janelas óticas expostas podem necessitar de proteção adicional contra a humidade, a contaminação superficial e o desgaste mecânico.
Os sensores terrestres de vigilância, localização de alvos e controlo de fogo utilizam revestimentos óticos para otimizar a transmissão no visível e no infravermelho, a filtragem espectral e o desempenho dos detetores numa variedade de condições operacionais. As janelas óticas externas podem também necessitar de revestimentos duros, resistentes à humidade e à abrasão, nos casos em que o equipamento está exposto a poeira, detritos, manuseamento e outras tensões ambientais.
Os sistemas óticos de alta altitude e espaciais impõem requisitos exigentes em termos de estabilidade do revestimento, precisão espectral e comportamento térmico, uma vez que os componentes óticos podem estar sujeitos a amplas faixas de temperatura, condições de vácuo e exposição prolongada à radiação. Os revestimentos óticos multicamadas podem, por conseguinte, ser concebidos para manter as características de transmissão ou reflexão pretendidas nestas condições de funcionamento, mantendo simultaneamente a resposta espectral necessária.
Os materiais para revestimentos óticos são selecionados de acordo com o índice de refração, a absorção, o comprimento de onda de funcionamento, o processo de deposição, a durabilidade e a compatibilidade com o substrato, sendo frequentemente utilizadas combinações de materiais para alcançar uma resposta espectral ou ambiental específica.
A seleção de materiais influencia também a aderência do revestimento, a resistência ambiental, a estabilidade térmica e as tolerâncias de fabrico que podem ser alcançadas no componente ótico acabado.
As empresas de revestimentos óticos utilizam uma variedade de métodos de deposição para produzir películas finas com a densidade, uniformidade, controlo de espessura, aderência e características óticas exigidas pelo componente acabado.
A tecnologia de revestimento ótico escolhida depende dos materiais de revestimento, da geometria dos componentes, das tolerâncias espectrais exigidas, do volume de produção e do desempenho ambiental e de durabilidade esperado do componente ótico acabado.
O desenvolvimento na tecnologia de revestimento ótico continua a centrar-se na melhoria da eficiência ótica, da durabilidade, da cobertura espectral e do desempenho em condições de funcionamento cada vez mais exigentes, especialmente à medida que os sistemas de defesa combinam mais funções de deteção e laser em conjuntos óticos compactos.
Em conjunto, estes desenvolvimentos estão a apoiar sistemas óticos de defesa cada vez mais compactos, multiespectrais e de alto desempenho, ao mesmo tempo que impõem requisitos mais rigorosos em termos de uniformidade, repetibilidade, durabilidade e estabilidade ambiental do revestimento em todo o conjunto ótico.
