Sistemas de posicionamiento submarino para la navegación militar y el seguimiento de activos
Los sistemas de posicionamiento submarino son esenciales tanto para la navegación militar como para el seguimiento de activos en tiempo real en entornos donde no se dispone de señales GPS. Estas tecnologías garantizan la localización precisa de buques, vehículos y equipos en operaciones submarinas.
Si diseñas, construyes o suministras Posicionamiento submarino, Crea un perfil para mostrar tus capacidades y conectar con visitantes que tengan una necesidad real de tus soluciones.
Sistemas de posicionamiento submarino para la navegación militar y el seguimiento de activos
Resumen por
Summer James
Actualizado:
Los sistemas de posicionamiento submarino proporcionan datos de localización fiables y precisos para facilitar la navegación militar y el seguimiento de activos submarinos críticos. En operaciones en las que el GPS no tiene cobertura, estos sistemas proporcionan la información situacional necesaria para controlar vehículos submarinos, supervisar activos y llevar a cabo misiones en ámbitos marítimos complejos o en zonas de conflicto.

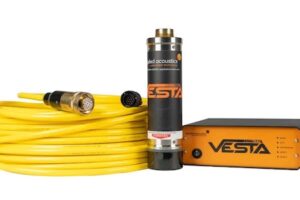

Sistemas de línea de base ultracorta Easytrak de Applied Acoustics.
Tecnologías como el posicionamiento acústico de línea de base ultracorta (USBL), los sistemas de navegación inercial (INS) y los sistemas basados en el efecto Doppler se integran en plataformas militares y comerciales para permitir una navegación consistente y una visibilidad permanente de los activos. Estos sistemas son cruciales no solo para guiar vehículos, sino también para gestionar equipos y recursos distribuidos por el lecho marino y la columna de agua.
Aplicaciones en navegación y seguimiento de activos
Los sistemas de posicionamiento submarino desempeñan una doble función en entornos militares y de defensa:
Seguimiento de activos: Garantiza la supervisión en tiempo real de activos submarinos móviles y fijos, incluidos sensores desplegados, equipos de buzos, plataformas de inspección e infraestructura submarina crítica.
Coordinación de operaciones submarinas: permite a los operadores realizar el seguimiento de múltiples vehículos y herramientas que operan simultáneamente, lo que facilita la sincronización de las misiones y minimiza los conflictos espaciales.
Misiones de búsqueda y recuperación: permite el seguimiento y la recuperación precisos de municiones submarinas, cajas negras o materiales sensibles en situaciones posteriores a incidentes.
Seguridad y supervisión de infraestructuras: Realiza el seguimiento de equipos de inspección y mantenimiento en tuberías, cables y estructuras marítimas para garantizar la continuidad de las operaciones y la integridad física de los activos.
Tecnologías utilizadas en el posicionamiento y seguimiento submarinos
Los sistemas suelen combinar múltiples tecnologías para optimizar tanto las funciones de navegación como las de seguimiento:
Línea de base ultracorta (USBL): Triangula la posición de los objetos rastreados mediante señales acústicas. Es habitual en el seguimiento de ROV/AUV y la supervisión de buzos.
Línea de base corta y larga (SBL, LBL): Utiliza conjuntos de transpondedores en el lecho marino para obtener referencias de posición precisas en áreas extensas. Ideal para el seguimiento de activos estáticos y operaciones en aguas profundas.
Sistemas de navegación inercial (INS): Proporcionan actualizaciones de navegación propensas a la deriva, pero de alta frecuencia, complementadas con correcciones externas procedentes de DVL o fijaciones acústicas.
Logos de velocidad Doppler (DVL): Registran la velocidad relativa al lecho marino, lo cual es fundamental para la estimación de la posición en plataformas en movimiento.
Transpondedores y balizas de localización: Dispositivos fijos o móviles que emiten señales identificables para marcar la ubicación de activos o guiar la navegación de vehículos.
Módems acústicos: Transmiten y reciben datos de seguimiento en tiempo real, lo que permite la comunicación bidireccional con los activos sumergidos.
Integración de navegación y seguimiento
Subsonus Tag de Advanced Navigation.
Los sistemas modernos fusionan datos de múltiples sensores para permitir una navegación precisa y un seguimiento de activos fiable. Esto incluye información procedente de:
Hidrófonos y transductores: reciben y convierten señales acústicas para estimar la distancia y el rumbo.
IMU y giroscopios: proporcionan datos de orientación y movimiento.
Sensores de presión: proporcionan información sobre la profundidad y la posición vertical.
Filtros de Kalman y algoritmos de fusión de datos: combinan las entradas para reducir la incertidumbre y compensar la deriva de los sensores.
Al integrar la navegación y el seguimiento en una única imagen operativa, los comandantes de misión pueden mantener una visibilidad de alta fidelidad tanto de los vehículos como del equipo desplegado.
Comparación de funciones del sistema
Función
Mejores tecnologías
Capacidades clave
Caso de uso
Navegación
INS, DVL, USBL
Estimación de posición, rumbo, profundidad
Guiado de AUV, control de ROV
Seguimiento de activos
USBL, LBL, balizas
Monitorización de la ubicación en tiempo real
Inspecciones de infraestructuras, seguimiento de buzos
Operaciones híbridas
INS + USBL + DVL
Navegación y seguimiento sin interrupciones
Misiones coordinadas con múltiples activos
Normas para uso en defensa y submarino
Para garantizar la interoperabilidad y la robustez del sistema, las tecnologías de posicionamiento submarino cumplen con las normas establecidas:
MIL-STD-810: Pruebas de durabilidad ambiental para componentes de grado militar.
STANAG 4586: Marco de interoperabilidad de la OTAN para sistemas UUV.
NMEA 0183/2000: Protocolos de comunicación para el intercambio de datos de navegación.
ISO 13628: Normas para sistemas de producción submarina y compatibilidad de herramientas operadas a distancia.
Seguimiento de activos en entornos difíciles
El seguimiento de activos submarinos en tiempo real plantea retos relacionados con la propagación de la señal, los efectos de trayectos múltiples y el ruido ambiental. Las soluciones incluyen:
Balizas acústicas con identificadores únicos: garantizan la diferenciación entre los objetos rastreados.
Transductores y antenas direccionales: mejoran la resolución angular y reducen la diafonía.
Señalización de baja frecuencia: Aumenta el alcance de la señal en aguas turbias o profundas.
Procesamiento de señales basado en IA: Ayuda a distinguir entre señales legítimas y ruido en zonas de mucho tráfico.
Uso en misiones estratégicas y tácticas
Los sistemas de posicionamiento submarino que combinan navegación y seguimiento de activos se utilizan en varias funciones de misión crítica:
Logística y mantenimiento naval: seguimiento de cápsulas de suministro y drones de mantenimiento durante operaciones sumergidas.
Coordinación de múltiples activos: Seguimiento de enjambres de AUV o ROV que realizan operaciones sincronizadas de cartografía, vigilancia o reparación.
Vigilancia encubierta: Seguimiento de sensores submarinos pasivos y activos de vigilancia sin exposición en superficie.
Operaciones de recuperación rápida: Permite la localización y recuperación rápidas de objetos de gran valor perdidos en el mar.
Descripción general de los componentes de los sistemas de navegación y seguimiento
Los componentes clave del sistema incluyen:
Hidrófonos: Reciben señales acústicas de los transpondedores.
Transpondedores/balizas: Marcan la posición de los activos o sirven como ayudas a la navegación.
Procesadores de señales: Calculan estimaciones de posición a partir de los datos recibidos.
IMU: Proporcionan mediciones inerciales para el seguimiento del movimiento.
Módulos de brújula y giroscopios: Ofrecen datos de orientación para facilitar la navegación.
Módems acústicos: Transmiten datos de seguimiento entre los activos sumergidos y los centros de control.
Consideraciones operativas
El éxito en el despliegue de los sistemas de posicionamiento submarino depende de:
Profundidad y duración de la misión: Las misiones más profundas y prolongadas requieren sistemas más robustos y eficientes en el consumo de energía.
Movilidad de los activos: Los requisitos de seguimiento difieren entre los AUV móviles y la infraestructura estática.
Factores ambientales: La temperatura, la salinidad y la batimetría influyen en la calidad de la señal.
Requisitos de sigilo: Los sistemas deben equilibrar la potencia de la señal y la detectabilidad en operaciones delicadas.
