Anteny IFF (anteny systemu identyfikacji „przyjaciel czy wróg”) to elementy radiowe stosowane w wojskowych systemach identyfikacji do nadawania i odbierania sygnałów zapytania oraz odpowiedzi pomiędzy statkami powietrznymi, okrętami wojennymi, naziemnymi systemami radarowymi oraz innymi wyposażonymi platformami. Działając głównie na częstotliwościach 1030 MHz i 1090 MHz, anteny te wspierają operacje identyfikacji kooperacyjnej, nadzoru przestrzeni powietrznej oraz obrony powietrznej.
Na tej stronie przedstawiono producentów anten IFF oferujących różne konfiguracje, w tym anteny kierunkowe i dookólne IFF, anteny łopatkowe, układy monopulsowe oraz konstrukcje konformalne o niskim profilu.
Przeczytaj Przegląd technologii
Zaawansowane systemy radiowe, nawigacyjne i elektroniczne do zastosowań obronnych
Jeśli projektujesz, budujesz lub dostarczasz Anteny IFF, Załóż profil, aby zaprezentować swoje możliwości i nawiązać kontakt z osobami, które aktywnie poszukują Twoich rozwiązań.
Anteny IFF to elementy radiowe stosowane w wojskowych systemach identyfikacji, służące do nadawania i odbierania sygnałów między statkami powietrznymi, okrętami wojennymi, naziemnymi instalacjami radarowymi oraz innymi wyposażonymi platformami. Działając głównie na częstotliwości 1030 MHz w przypadku zapytań oraz 1090 MHz w przypadku odpowiedzi, anteny te wspierają identyfikację kooperacyjną, nadzór przestrzeni powietrznej oraz wojskowe dowodzenie i kontrolę, zapewniając połączenie radiowe między sprzętem IFF a uczestniczącymi w systemie platformami.
Wojskowe konstrukcje anten IFF obejmują anteny zapytujące i transponderowe, konfiguracje dookólne i kierunkowe, anteny łopatkowe, układy fazowane oraz konstrukcje konformalne. Wybór zależy od takich czynników, jak zasięg promieniowania, wzmocnienie anteny, ograniczenia instalacyjne, geometria platformy oraz kompatybilność ze sprzętem IFF obsługującym tryby wojskowe 1, 2, 4 i 5, a także cywilne tryby kontroli ruchu lotniczego.

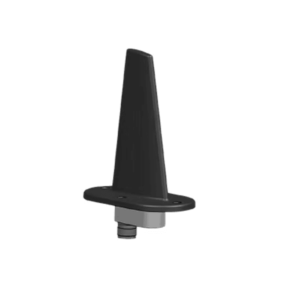

Antena IFF, lekka antena dookólna firmy SAGLAMTEK
Anteny zapytujące IFF wysyłają sygnały zapytania do statków powietrznych i innych platform wyposażonych w kompatybilne transpondery, zazwyczaj wykorzystując sygnały o częstotliwości 1030 MHz generowane przez zapytujący. Układy anten kierunkowych mogą skupiać te zapytania w określonych sektorach nadzoru, umożliwiając koordynację zasięgu identyfikacji z działaniami radarów wojskowych oraz innymi funkcjami nadzoru powietrznego.
Anteny interrogatora IFF odbierają odpowiedzi identyfikacyjne przesyłane przez kompatybilne transpondery, zazwyczaj na częstotliwości 1090 MHz, a powiązane urządzenia IFF przetwarzają te sygnały w celu wyodrębnienia informacji identyfikacyjnych oraz innych danych obsługiwanych przez dany tryb pracy. Anteny transponderów pełnią uzupełniającą rolę polegającą na odbieraniu zapytań i wysyłaniu odpowiedzi, przy czym na jakość odbioru mogą wpływać wzmocnienie anteny, polaryzacja, zasięg promieniowania, rozmieszczenie oraz straty w układzie zasilania radiowego.
Anteny IFF umożliwiają komunikację radiową między interrogatorami a współpracującymi statkami powietrznymi lub innymi platformami wyposażonymi w sprawne transpondery. W zależności od trybu IFF i konfiguracji systemu wymiana ta może obejmować kody identyfikacyjne, informacje o wysokości lub uwierzytelnione dane identyfikacyjne wojskowe. Dekodowanie sygnałów, uwierzytelnianie oraz przetwarzanie danych odbywa się raczej w powiązanych układach elektronicznych niż w samej antenie.
Kierunkowe anteny IFF skupiają energię radiową w określonych sektorach kątowych, pomagając kontrolować, gdzie wysyłane są sygnały zapytania oraz z jakich kierunków odbierane są odpowiedzi. Układki obrotowe oraz systemy sterowane elektronicznie mogą być zintegrowane z wojskowymi radarami obserwacyjnymi, dzięki czemu zasięg identyfikacji pokrywa obszary przeszukiwania radaru, a szerokość wiązki oraz charakterystyka listków bocznych wpływają na rozróżnianie kierunkowe, podatność na zakłócenia oraz ogólny zasięg zapytań.
Systemy antenowe IFF mogą wspierać przypisywanie odpowiedzi identyfikacyjnych uzyskanych w trybie kooperacyjnym do celów wykrytych przez główny radar obserwacyjny. Kierunkowe układy interrogatorów, w tym konfiguracje monopulsowe, mogą dostarczać informacje o azymucie, które pozwalają procesorom identyfikacyjnym korelować odpowiedzi z torami radarowymi przy użyciu danych dotyczących pozycji, czasu i kierunku. Ta funkcja ma szczególne znaczenie w zatłoczonej przestrzeni powietrznej o charakterze wojskowym oraz w środowiskach obrony powietrznej.
Anteny IFF są instalowane na platformach o różnych wymaganiach dotyczących zasięgu, konstrukcji i warunków środowiskowych, dlatego też rozmieszczenie anten oraz ich charakterystyka promieniowania muszą być uwzględnione w ramach ogólnego projektu systemu. W przypadku instalacji pokładowych samolotów należy uwzględnić zacienienie spowodowane kadłubem oraz zmieniające się położenie samolotu, natomiast systemy pokładowe na statkach i systemy naziemne mogą wymagać umieszczenia anten w podwyższonych lub rozproszonych pozycjach w celu ograniczenia przeszkód konstrukcyjnych i utrzymania odpowiedniego zasięgu identyfikacji.
Anteny IFF można klasyfikować według ich roli w systemie identyfikacji, wykresu promieniowania, budowy fizycznej oraz architektury sterowania wiązką. Kategorie te mogą się pokrywać, a poszczególne konstrukcje anten mogą łączyć w sobie kilka cech. Wybór zależy od wymaganych funkcji zapytania lub transpondera, charakterystyki zasięgu oraz ograniczeń fizycznych i radiowych danej instalacji.
| Typ lub konfiguracja anteny IFF | Architektura anteny | Odpowiednie platformy wojskowe |
| Anteny zapytujące IFF | Konstrukcje kierunkowe lub dookólne, w tym konfiguracje monopulsowe i macierzowe, wykorzystywane do nadawania zapytań i odbierania odpowiedzi | Wojskowe radary obserwacyjne, okręty wojenne, naziemne systemy obrony powietrznej oraz pokładowe platformy pytające |
| Anteny transponderów IFF | Zazwyczaj są to anteny dookólne lub o szerokim zasięgu, zaprojektowane do odbierania sygnałów zapytania i wysyłania odpowiedzi | Samoloty myśliwskie, samoloty transportowe, śmigłowce, bezzałogowe statki powietrzne (UAV) oraz inne wyposażone platformy |
| Anteny IFF dookólne | Elementy promieniujące zapewniające zasięg azymutalny wynoszący około 360 stopni, z zastrzeżeniem wpływu warunków montażu | Samoloty wojskowe, śmigłowce, bezzałogowe statki powietrzne (UAV), pojazdy oraz instalacje stacjonarne |
| Anteny kierunkowe IFF | Anteny stałe lub sterowalne, skupiające energię radiową w określonych sektorach kątowych | Naziemne radary obserwacyjne, morskie systemy radarowe oraz pokładowe urządzenia odpytujące |
| Anteny IFF typu „blade” | Niskoprofilowe konstrukcje anten zewnętrznych przeznaczone do montażu na powierzchniach statków powietrznych | Samoloty myśliwskie, samoloty transportowe, śmigłowce wojskowe oraz bezzałogowe statki powietrzne (UAV) |
| Anteny monopole i dipolowe IFF | Konstrukcje anten jednoelementowych zapewniające szeroki zasięg promieniowania w zależności od sposobu montażu i orientacji | Transpondery lotnicze, instalacje naziemne oraz pojazdy wojskowe |
| Anteny płaskie IFF | Płaskie elementy promieniujące stosowane pojedynczo lub w ramach kompaktowych układów antenowych | Bezzałogowe statki powietrzne (UAV), samoloty oraz kompaktowe instalacje elektroniczne o przeznaczeniu wojskowym |
| Anteny macierzowe IFF | Wiele elementów promieniujących połączonych w celu uzyskania kontrolowanych wzorów promieniowania i wiązek kierunkowych | Naziemne systemy radarowe, sprzęt do nadzoru morskiego oraz pokładowe urządzenia pytające |
| Elektronicznie sterowane układy antenowe IFF | Architektury układów sterowanych elektronicznie, umożliwiające zmianę kierunku wiązki bez mechanicznego obracania anteny | Wojskowe instalacje radarowe do nadzoru, zintegrowane systemy obrony powietrznej oraz platformy morskie |
| Anteny IFF o kształcie dopasowanym do powierzchni i niskoprofilowe | Anteny zaprojektowane z myślą o zmniejszeniu wystających elementów lub integracji z powierzchniami platform | Samoloty wojskowe, bezzałogowe statki powietrzne (UAV) oraz platformy o ograniczonej przestrzeni montażowej |
| Zintegrowane zespoły antenowe IFF i radaru wtórnego nadzoru | Układ anten umieszczonych w tym samym miejscu lub zintegrowanych, obsługujących kompatybilne funkcje wojskowego systemu IFF oraz radaru wtórnego nadzoru (SSR) | Wojskowe instalacje nadzoru powietrznego, morskie systemy radarowe oraz połączone cywilno-wojskowe platformy nadzoru |
Wojskowe systemy IFF wykorzystują znormalizowane tryby zapytania i odpowiedzi w celu zapewnienia współpracy w zakresie identyfikacji, nadzoru oraz koordynacji z cywilną kontrolą ruchu lotniczego. Kompatybilność anten zależy przede wszystkim od charakterystyki pracy w paśmie radiowym, zasięgu promieniowania, wymagań instalacyjnych oraz powiązanego sprzętu zapytującego lub transpondera. Funkcje sygnalizacji, przetwarzania, kodowania i bezpieczeństwa są realizowane przez elektronikę systemu IFF, a nie przez samą antenę.
Kompatybilność anten IFF należy zatem oceniać w ramach całego systemu identyfikacji, biorąc pod uwagę częstotliwości robocze, parametry radiowe, zasięg oraz wymagania dotyczące integracji sprzętu.
Producenci wojskowych anten IFF mogą być zobowiązani do spełnienia wymagań dotyczących interoperacyjności, kompatybilności elektromagnetycznej, kwalifikacji środowiskowej oraz integracji z konkretnymi platformami, w zależności od tego, czy produkt jest pasywnym elementem radiowym, aktywnym zespołem antenowym, czy też częścią kompletnego systemu identyfikacji.
Obowiązujące normy i wymagania kwalifikacyjne zależą od platformy wojskowej, specyfikacji zamówień, konstrukcji anteny oraz stopnia integracji w ramach systemu IFF.
Nowoczesne wojskowe instalacje antenowe IFF muszą zapewniać równowagę między wydajnością radiową, zasięgiem kierunkowym, integracją fizyczną oraz kompatybilnością z urządzeniami do nadzoru i identyfikacji. Kwestie te mają szczególne znaczenie w przypadku samolotów kompaktowych, systemów radarowych z elektronicznym skanowaniem oraz programów modernizacji w trybie 5, gdzie wymagania dotyczące przestrzeni, aerodynamiki i integracji radiowej mogą być bardzo wysokie.
Projekt i integracja anten IFF muszą ostatecznie uwzględniać wymagane funkcje identyfikacyjne, ograniczenia związane z instalacją na platformie, zasięg częstotliwości radiowych oraz interoperacyjność z powiązanym sprzętem.
