Os disjuntores de nível militar são dispositivos de proteção concebidos para interromper correntes de falha e isolar seletivamente circuitos elétricos em arquiteturas de energia de defesa. Utilizados em aeronaves, veículos terrestres, sistemas navais, plataformas não tripuladas e instalações fixas, protegem os equipamentos eletrónicos de missão contra sobrecargas, curto-circuitos e falhas em cascata.
Esta categoria apresenta fornecedores de disjuntores militares disponíveis em versões térmicas, magnéticas, termomagnéticas, de estado sólido e híbridas, especificadas para corresponder aos perfis de carga da plataforma, à energia de falha e aos requisitos de coordenação.
Leia o Visão geral da tecnologia
Soluções de distribuição de energia e controlo de movimento de estado sólido para aplicações de missão crítica
Produtos de conversão de energia robustos e comprovados em campo para aplicações militares e de defesa
Se você projeta, constrói ou fornece Disjuntores, Crie um perfil para mostrar as suas competências e entrar em contacto com visitantes que tenham uma necessidade real das suas soluções.
Os disjuntores de nível militar são concebidos para interromper correntes de falha e isolar circuitos danificados com rapidez suficiente para evitar falhas secundárias, incêndios e a perda de sistemas de missão. Em plataformas de defesa, estes integram-se em hierarquias de distribuição de energia que podem incluir múltiplas fontes de geração (alternadores acionados por motor, APU, alimentação em terra, barramentos CC de veículos, conjuntos de baterias e, cada vez mais, armazenamento de energia híbrido), alimentando uma combinação de cargas determinísticas (controles de voo, navegação, comunicações) e cargas altamente dinâmicas (EW, radar, cargas úteis EO/IR).
Estes disjuntores são dispositivos de isolamento controlados que suportam o disparo seletivo, de modo a que a menor parte possível da arquitetura elétrica seja removida durante uma falha, preservando a continuidade das cargas críticas para a missão e evitando efeitos em cascata nos barramentos partilhados.

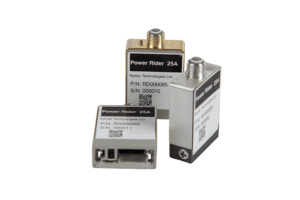

Power Rider 25A, um disjuntor inteligente avançado, da Redler Technologies
Os disjuntores térmicos utilizam um elemento bimetálico que aquece com a corrente e se dobra para acionar um mecanismo de disparo quando uma sobrecarga persiste por tempo suficiente para exceder o limiar térmico calibrado. O seu valor em sistemas militares reside na característica de tempo inverso inerente: eventos de inrush de curta duração (arranques de motores, carregamento de condensadores, cargas transitórias de carga útil) podem ser tolerados sem disparos indesejados, enquanto as sobrecargas sustentadas continuam a ser eliminadas antes que o isolamento da cablagem ou os conectores sejam danificados.
Os dispositivos térmicos são normalmente preferidos para circuitos de distribuição e controlo de corrente mais baixa, onde a simplicidade e a robustez são mais importantes do que a interrupção ultrarrápida. Os projetistas devem, no entanto, ter em conta a sensibilidade à temperatura ambiente. Em temperaturas elevadas do compartimento, o ponto de disparo pode efetivamente deslocar-se, pelo que a redução da capacidade nominal e a análise do ambiente térmico passam a fazer parte do processo de especificação.
Os disjuntores magnéticos disparam através de um eletroímã cuja força aumenta com a corrente. Assim que a corrente excede um limiar, o mecanismo dispara rapidamente, tornando-os adequados para a proteção contra curto-circuitos graves, onde a velocidade é essencial para limitar a energia e os danos a jusante. Em veículos de defesa e caixas de equipamentos eletrónicos de alta densidade de potência, a resposta rápida a curto-circuitos ajuda a proteger feixes de cabos, placas traseiras e conectores que, de outra forma, poderiam sofrer intenso stress térmico e mecânico durante uma falha.
A contrapartida é que os disjuntores puramente magnéticos podem ser menos tolerantes a picos benignos, a menos que sejam concebidos com limiares adequados ou combinados com coordenação a montante, pelo que são frequentemente selecionados quando a proteção contra curto-circuito é o requisito dominante.
Os disjuntores térmico-magnéticos combinam um elemento térmico para proteção contra sobrecarga com um elemento magnético para desligamento instantâneo em caso de curto-circuito, proporcionando uma ampla cobertura de proteção que se adapta bem aos perfis de carga mista típicos de plataformas terrestres, abrigos e equipamentos auxiliares a bordo de navios.
Na prática, estes dispositivos simplificam a coordenação, uma vez que podem lidar com ambos os modos de falha sem necessitarem de camadas de proteção separadas. Para os integradores de defesa, a principal tarefa de engenharia consiste em selecionar curvas de disparo que se alinhem com as classificações dos cabos e os limites dos conectores, garantindo que o disjuntor elétrico elimine as falhas de forma fiável nas piores condições de alimentação.
Power Rider 150A, um disjuntor inteligente da Redler Technologies
Os disjuntores de estado sólido (SSCBs) substituem os contactos mecânicos por elementos de comutação semicondutores (normalmente MOSFETs para tensões mais baixas e IGBTs para gamas de potência mais elevadas), permitindo uma interrupção extremamente rápida e um comportamento de disparo altamente repetível. A sua velocidade permite a limitação de corrente: em vez de esperar que a corrente atinja o pico, um disjuntor inteligente que utiliza tecnologia de estado sólido pode limitar a corrente de falha antecipadamente, reduzindo o risco de arco elétrico e melhorando a resistência de componentes eletrónicos sensíveis.
Os SSCBs também oferecem configurabilidade digital (os limiares de disparo, atrasos e comportamento podem ser ajustados por software) e podem fornecer telemetria avançada para fins de diagnóstico.
Os disjuntores híbridos combinam a interrupção de estado sólido com contactos mecânicos para equilibrar as melhores características de ambas as tecnologias. O caminho de estado sólido pode interromper rapidamente e lidar com a função de gestão do arco transitório, enquanto um contacto mecânico conduz a corrente em estado estacionário com perdas muito baixas.
Esta arquitetura reduz a carga térmica em comparação com um SSCB puro, mantendo ao mesmo tempo a eliminação de falhas a alta velocidade. Os híbridos são cada vez mais relevantes para aplicações de defesa com correntes mais elevadas, onde o tempo de resposta e o controlo da energia de falha são importantes, mas onde a perda contínua de condução dos semicondutores criaria desafios inaceitáveis de gestão térmica.
As unidades de disparo eletrónicas transferem a lógica de decisão de limiares mecânicos fixos para componentes eletrónicos configuráveis, permitindo que as características de disparo sejam adaptadas à filosofia de proteção da plataforma. Isto é particularmente valioso em sistemas de defesa onde um único chassis pode ser reconfigurado entre variantes, ou onde os perfis de missão alteram a tolerância aceitável para sobrecargas. Limiares e curvas de disparo programáveis permitem uma coordenação seletiva mais rigorosa, reduzindo a probabilidade de que uma falha localizada resulte num reinício de energia em toda a plataforma.
Os disjuntores modernos (especialmente os de estado sólido ou com controlo eletrónico) podem fornecer funções de monitorização do estado e de teste integrado (BIT) que transformam a proteção do circuito num sensor de diagnóstico. A medição contínua da corrente, tensão, temperatura do dispositivo e eventos de disparo permite o registo de falhas que consegue diferenciar entre sobrecarga, curto-circuito e falhas intermitentes na cablagem. Nas operações de frotas, isto apoia a manutenção baseada no estado, em que eventos repetidos no limite de um determinado alimentador podem indicar degradação do conector ou entrada de humidade.
Os disjuntores em rede integram-se nos barramentos de dados da plataforma (normalmente Ethernet para gestão de nível superior ou barramentos da família CAN para arquiteturas de controlo de veículos), de modo a que a distribuição de energia possa ser monitorizada como parte do sistema de missão. Dentro das Unidades de Distribuição de Energia (PDUs) inteligentes, isto permite a gestão centralizada de prioridades: cargas não essenciais podem ser desligadas automaticamente durante quedas de tensão ou danos de combate, enquanto as cargas críticas são mantidas. O desafio de engenharia consiste em garantir vias de controlo ciber-resilientes e um comportamento determinístico.
Os painéis de disjuntores continuam a ser comuns em cabines de pilotagem e consolas de missão tripuladas, pois proporcionam um estado visual imediato e controlo manual, permitindo aos operadores isolar um circuito com falha ou restabelecer a alimentação após um disparo transitório. Na eletrónica aeroespacial e de missão, a interface física é importante: o feedback tátil, a indicação clara de disparo e a integração de fatores humanos reduzem a carga de trabalho do operador durante eventos anormais.
Os formatos montados em calha DIN e em rack são adequados para abrigos, postos de comando e instalações fixas onde a facilidade de manutenção e a expansão modular são prioridades. Estas arquiteturas albergam frequentemente subsistemas mistos de nível comercial e de defesa, com distribuição de energia de alta densidade a alimentar rádios, racks de computação e sistemas ambientais. Os integradores concentram-se em garantir uma capacidade de interrupção adequada sob a corrente de falha disponível e na coordenação com geradores a montante.
Os disjuntores modulares e plug-in são escolhidos para reduzir o tempo médio de reparação e para suportar arquiteturas escaláveis onde as cargas são frequentemente adicionadas ou trocadas. Em ambientes de defesa operacionais, a capacidade de substituir rapidamente um disjuntor sem uma recabeação extensa reduz o tempo de inatividade. Do ponto de vista logístico, um disjuntor militar em formato plug-in também pode suportar peças sobressalentes padronizadas em vários sistemas.
Os disjuntores miniatura e de baixo SWaP destinam-se a plataformas onde cada grama e cada centímetro cúbico contam, incluindo UAVs, UGVs e sistemas usados por soldados. Os projetistas enfrentam frequentemente o desafio de proteger componentes eletrónicos de alto valor com perda em série mínima e pegada mínima. Em muitos sistemas não tripulados, a filosofia de proteção inclui também a autonomia: o disjuntor pode ter de coordenar-se com o software para desligar cargas não essenciais e isolar um módulo com falha, a fim de preservar a energia para a recuperação.
Os disjuntores para aeronaves exigem uma proteção de circuito que seja leve, altamente fiável e compatível com as rigorosas características de alimentação a bordo. Os disjuntores devem funcionar de forma previsível em amplas faixas de altitude e temperatura. A coordenação é particularmente importante: uma falha num subsistema não crítico não deve cortar a alimentação de funções críticas para o voo ou de navegação. A integração em aeronaves também traz restrições práticas, tais como a gestão de falhas de arco em espaços confinados.
Os veículos terrestres operam normalmente em sistemas de corrente contínua de alta intensidade com eventos transitórios significativos. Os disjuntores neste ambiente devem resistir a choques e vibrações, tolerar a contaminação e eliminar falhas com rapidez suficiente para evitar danos nos cabos e riscos de incêndio no interior de compartimentos densamente equipados. Isto leva frequentemente a que a arquitetura opte por uma proteção coordenada e uma distribuição inteligente, capaz de descarregar cargas de forma dinâmica.
Os sistemas a bordo de navios apresentam uma combinação única de altas correntes de falha e exposição a condições ambientais adversas. A resistência à corrosão é uma preocupação central para qualquer disjuntor marítimo, devido ao ar carregado de sal e à humidade. A redundância é também um princípio de projeto padrão, com múltiplas alimentações, redes em anel e zonas de distribuição segregadas empregadas para preservar a capacidade após danos.
As plataformas não tripuladas comprimem energia, computação e carga útil em espaços reduzidos, tornando a proteção dos circuitos mais difícil e mais importante. As estratégias típicas incluem isolar um módulo de carga útil com falha, limitar cargas não essenciais e proteger os componentes eletrónicos de propulsão. Os SSCBs e as PDUs inteligentes são cada vez mais atraentes neste contexto, pois fornecem a telemetria necessária para a autonomia e a gestão do estado de funcionamento.
As bases e os abrigos de comando dependem de disjuntores para proteger a distribuição proveniente de geradores, sistemas UPS e alimentação em terra. Aqui, a ênfase da engenharia recai sobre a coordenação entre vários níveis de distribuição, garantindo que a proteção a jusante elimine as falhas sem desarmar os alimentadores a montante. Os disjuntores de vácuo (VCBs) ou os disjuntores de ar de baixa tensão (ACB) podem ser utilizados em projetos de infraestruturas de maior dimensão, dependendo dos níveis de tensão e dos requisitos de corrente da instalação.
A interrupção de CC é um desafio porque os arcos não se extinguem naturalmente na passagem pela zero da corrente. Consequentemente, os disjuntores de CC devem utilizar condutores de arco, técnicas de sopro magnético ou interrupção de estado sólido para forçar a extinção do arco. Nos sistemas de defesa, a proteção de CC é crítica para barramentos de veículos de 28 VCC, sistemas de baterias e microrredes de CC emergentes.
Os disjuntores CA beneficiam da passagem periódica da corrente pelo ponto zero, simplificando a interrupção e permitindo que tecnologias mecânicas bem estabelecidas se mantenham eficazes em grande escala. São amplamente utilizados para distribuição a bordo de navios, instalações apoiadas por geradores e infraestruturas terrestres. Em ambientes de defesa, o fator chave não é apenas a tensão nominal e a corrente nominal, mas o comportamento perante perturbações na qualidade da energia.
Um disjuntor de nível militar deve ser qualificado para suportar condições mecânicas e ambientais extremas:
A conformidade com as normas eletromagnéticas e de qualidade de energia é essencial para evitar interferências:
As plataformas de defesa estão a registar um aumento constante na procura de energia elétrica, o que impõe novos requisitos ao desempenho da proteção de circuitos. As elevadas tensões e correntes nos barramentos estão a aumentar a energia de falha disponível, o que significa que os dispositivos de proteção devem interromper as falhas mais rapidamente. Ao mesmo tempo, o papel do fornecedor de disjuntores está a evoluir no sentido de fornecer soluções integradas.
A proteção de circuitos já não é uma função de segurança isolada. Faz parte de uma arquitetura ativa de gestão de energia. Quer se trate de disjuntores de vácuo para infraestruturas pesadas ou dispositivos de estado sólido para UAVs, a evolução no sentido da inteligência e de uma maior densidade de potência está a definir a próxima geração de tecnologia de defesa.
