Os backplanes são placas de circuito passivas ou semi-ativas que fornecem uma espinha dorsal central para a interligação de módulos eletrónicos em sistemas de defesa de alta fiabilidade. Concebidos para suportar condições ambientais e eletromagnéticas extremas, suportam a transferência de dados a alta velocidade e a distribuição de energia entre componentes incorporados, com ênfase na integridade do sinal, no desempenho térmico e na robustez para plataformas militares.
Este guia apresenta fornecedores de placas traseiras robustas, incluindo VME, VPX e configurações personalizadas alinhadas com normas como a SOSA e a OpenVPX.
Leia o Visão geral da tecnologia
Os backplanes constituem o núcleo estrutural e elétrico de uma ampla variedade de sistemas eletrónicos e informáticos militares, de defesa e aeroespaciais, servindo como a estrutura de interligação crítica entre processadores, módulos de alimentação, interfaces de comunicação e sensores e cargas úteis específicos para cada missão.
Em ambientes militares, os backplanes reforçados precisam de proporcionar níveis de fiabilidade, modularidade e facilidade de manutenção que fazem a diferença entre o sucesso da missão e a falha do sistema.
Concebidos para funcionar em condições extremas, os backplanes de nível militar devem combinar um design mecânico robusto com um desempenho elétrico preciso. Proporcionam as vias de dados de alta velocidade e a distribuição de energia estável necessárias para a aviónica avançada, guerra eletrónica, sistemas de radar, sistemas C4ISR e plataformas de armamento. Os backplanes atuam como a espinha dorsal da eletrónica de missão numa ampla variedade de aplicações militares, incluindo veículos não tripulados, veículos de combate terrestres, plataformas aeroespaciais, sistemas navais e comunicações por satélite.
Os backplanes VPX oferecem estruturas seriais de alta velocidade, tais como PCI Express, RapidIO e 10/40 Gigabit Ethernet. São um dos principais padrões para a computação incorporada moderna de alto desempenho em aplicações militares, suportando cargas úteis modulares em sistemas de radar, sistemas de guerra eletrónica e plataformas C4ISR. Os backplanes VPX alinhados com a SOSA estão em conformidade com a Norma Técnica da Sensor Open Systems Architecture, permitindo a intercambiabilidade de hardware entre plataformas e reduzindo os custos do ciclo de vida.
Uma arquitetura de barramento paralelo de longa data ainda em uso para sistemas militares legados e atualizações incrementais. O VME64x adiciona conectores aprimorados e maior número de pinos para oferecer mais funcionalidades. Os backplanes VME são comuns em sistemas navais e aeroespaciais de longa duração.

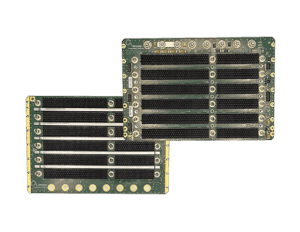

Placa traseira com especificações militares, Série OpenVPX Gen-4/5, da Atrenne.
Um padrão industrial robusto baseado no barramento PCI, os backplanes CPCI são preferidos pela sua fiabilidade e capacidade de troca a quente. Utilizados em sistemas de comando e controlo, plataformas navais e veículos terrestres, o CPCI oferece um bom equilíbrio entre desempenho e compatibilidade com sistemas antigos.
Originalmente desenvolvidos para telecomunicações, os backplanes ATCA são cada vez mais utilizados em centros de dados de defesa e estações terrestres SATCOM. A sua ampla área de placa e estruturas de comutação de alta largura de banda tornam-nos ideais para aplicações com processamento intensivo.
Os backplanes PXI e PXIe são utilizados em sistemas militares de teste e medição para fornecer interconexões padronizadas de natureza mecânica, de alimentação, de temporização e de dados entre placas de instrumentação modulares. Os backplanes PXI baseiam-se na sinalização PCI, enquanto os backplanes PXIe incorporam estruturas PCI Express para suportar uma maior largura de banda de dados.
Os backplanes VXI implementam uma arquitetura baseada em VME definida para sistemas de instrumentação modulares. Proporcionam conectividade slot a slot, distribuição de temporização e linhas de disparo para o funcionamento coordenado de módulos de instrumentos em equipamento de teste militar especializado e de gerações anteriores.
A SOSA (Sensor Open Systems Architecture) é uma estrutura que especifica perfis de slot e conectividade padronizados para maximizar a interoperabilidade entre módulos de sensores e de processamento em diferentes plataformas. Um backplane alinhado com a SOSA pode ser implementado em sistemas aéreos, marítimos e terrestres com modificações mínimas, suportando plataformas não tripuladas, sistemas de vigilância e processadores de orientação de mísseis.
Os backplanes passivos fornecem apenas a ligação física entre placas, sem componentes ativos. Ideais para sistemas de alta fiabilidade onde se pretendem pontos de falha mínimos, são comuns na robótica militar e em plataformas de vigilância reforçadas.
Os backplanes ativos incluem funcionalidades como comutação, condicionamento de sinal ou circuitos de gestão, permitindo um maior débito de dados e diagnósticos integrados. Estes são comuns na eletrónica de defesa que requer a agregação de dados em tempo real a partir de múltiplas fontes.
Os backplanes robustos são utilizados para interligar computadores de controlo de voo, processadores de missão, sistemas de navegação e módulos de comunicações no âmbito de arquiteturas informáticas de aviónica. Os backplanes alinhados com as normas VPX e SOSA fornecem estruturas seriais de alta velocidade padronizadas e distribuição de energia, ao mesmo tempo que suportam a transferência de dados de baixa latência entre módulos. Estes backplanes estão qualificados para manter a continuidade elétrica e a integridade do sinal sob perfis de vibração a bordo, amplas faixas de temperatura de funcionamento e variações de pressão relacionadas com a altitude.
Os sistemas de guerra eletrónica utilizam backplanes robustos para suportar interligações seriais de alta velocidade entre front-ends de RF, módulos de processamento e placas de controlo. Os backplanes VPX fornecem caminhos de dados determinísticos necessários para a transferência sincronizada de dados de RF digitalizados para os elementos de processamento. O backplane funciona como a infraestrutura de interligação que suporta a deteção em tempo real, a análise e a execução de contramedidas realizadas nos módulos de carga útil instalados.
As plataformas de radar e C4ISR requerem arquiteturas de backplane capazes de suportar múltiplos canais de dados de alta largura de banda e pipelines de processamento rigorosamente sincronizados. Os backplanes de nível militar proporcionam conectividade slot a slot, distribuição de clock e capacidade de expansão para placas de interface de sensores, placas de processamento e recursos de memória. Os layouts modulares dos backplanes permitem o dimensionamento do sistema através do aumento do número de canais ou da densidade de processamento sem necessidade de redesenho arquitetónico.
Os sistemas navais de superfície e submarinos continuam a utilizar backplanes robustos VME, CompactPCI e ATCA para equipamentos eletrónicos a bordo e submersos. Estes backplanes são concebidos utilizando materiais, acabamentos e sistemas de conectores adequados para condições de elevada humidade, exposição ao sal, variação de pressão e choques mecânicos prolongados. A longa vida útil e a estabilidade da interface são considerações fundamentais na seleção de backplanes navais, devido aos ciclos de vida prolongados das plataformas.
Os sistemas de veículos terrestres e robóticos utilizam placas traseiras robustas e industriais para interligar computadores de missão, eletrónica de controlo de veículos e módulos de processamento de sensores. Os projetos de placas traseiras passivas e híbridas são frequentemente selecionados para reduzir pontos de falha ativos e melhorar a tolerância a choques e vibrações. As arquiteturas baseadas em placas traseiras suportam disposições eletrónicas modulares que se alinham com os requisitos de atualização e manutenção dos veículos.
As plataformas aéreas, terrestres e de superfície não tripuladas dependem de arquiteturas de backplane compactas para suportar cargas úteis de processamento, comunicações e autonomia a bordo, dentro de limites restritos de tamanho, peso e consumo de energia. Os backplanes VPX, incluindo variantes alinhadas com a SOSA, são utilizados para fornecer interfaces elétricas e de dados padronizadas, ao mesmo tempo que acomodam restrições mecânicas e térmicas específicas da plataforma. A seleção do backplane suporta a escalabilidade e a interoperabilidade em projetos de sistemas não tripulados em constante evolução.
Ao contrário das suas contrapartes comerciais, é normalmente essencial que os backplanes militares cumpram os rigorosos requisitos das especificações MIL e MIL-STD, garantindo um desempenho fiável em ambientes de defesa e de campo de batalha que podem apresentar elevados níveis de fatores de stress, tais como humidade, areia e poeira, exposição a produtos químicos, vibração, extremos térmicos, interferência eletromagnética e choques mecânicos.
As principais normas militares para backplanes eletrónicos e informáticos incluem:
MIL-STD-810: Regula as considerações de engenharia ambiental, incluindo resistência a choques, vibração, humidade, entrada de areia e poeira, temperaturas extremas altas e baixas e nevoeiro salino. Um backplane construído de acordo com esta norma pode suportar uma utilização prolongada em veículos militares, navios e aeronaves.
MIL-STD-461: Define limites e procedimentos de teste para controlar a Interferência Eletromagnética (EMI) e garantir a Compatibilidade Eletromagnética (EMC). Os backplanes devem integrar planos de terra precisos, planos de alimentação e recursos de blindagem para estarem em conformidade.
MIL-STD-275: Aborda os requisitos de projeto de circuitos impressos, garantindo o espaçamento dos condutores e a integridade do isolamento para confiabilidade a longo prazo.
MIL-STD-1553: Especifica um barramento de dados serial multiplexado por divisão de tempo, frequentemente suportado através da integração de mezaninos ou placas traseiras para aviónica de missão crítica.
MIL-STD-1773: Implementação em fibra ótica da norma 1553, utilizada para a transferência segura de dados e imune a interferências.
MIL-STD-1397: Regula as interfaces do Sistema de Dados Táticos da Marinha, relevantes para aplicações navais e marítimas.
MIL-STD-202: Diz respeito a testes ambientais para componentes eletrónicos, aplicáveis a conectores e elementos passivos no backplane.
A conformidade com estas normas é fundamental para garantir a interoperabilidade, a segurança e a capacidade de sobrevivência da missão. Muitos programas de aquisição de defesa apenas consideram backplanes que estejam totalmente documentados com dados de conformidade e verificados através de testes de qualificação de nível militar.
A robustez física de um backplane é fundamental para garantir a sua prontidão para a missão. A conceção de um backplane com vista à robustez pode abordar uma série de fatores diferentes, incluindo:
Caixas robustas , suportes de montagem e fixações de hardware garantem que o backplane permaneça integrado de forma segura nas caixas do chassis em aplicações em aeronaves, navios e veículos terrestres.
Os integradores do setor da defesa requerem frequentemente backplanes personalizados que vão além das capacidades das ofertas COTS, a fim de acomodar cargas úteis de missão únicas, ambientes de sinal misto ou sistemas híbridos que combinam tecnologia antiga com moderna. A personalização pode envolver:
Nos sistemas eletrónicos e informáticos militares e aeroespaciais, o backplane atua como um elemento estrutural central, bem como o centro nevrálgico da plataforma. A conformidade com normas militares, técnicas robustas de reforço e a adoção de arquiteturas modulares modernas, como o VPX alinhado com a SOSA, garantem que os backplanes possam satisfazer as exigências em constante evolução das missões militares e de defesa.
