Les bancs d'essai pour moteurs électriques sont des systèmes de validation techniques utilisés pour mesurer, mettre en charge, contrôler et qualifier des moteurs électriques dans des conditions de fonctionnement reproductibles. Dans le domaine de la défense, ces systèmes prennent en charge les moteurs de propulsion, les actionneurs, les générateurs, les pompes, les ventilateurs et les ensembles d'entraînement utilisés dans les drones, les véhicules terrestres, les plateformes navales et les systèmes aérospatiaux.
Cette page présente les principaux fournisseurs de bancs d'essai pour moteurs électriques, proposant des solutions pour les essais de couple, de vitesse, de rendement, thermiques, de vibrations, d'endurance, de défaillance et de réponse dynamique dans le cadre de cycles de fonctionnement représentatifs.
Lire le Présentation de la technologie
Bancs d'essai de poussée pour drones et systèmes d'essai en soufflerie pour les équipementiers de la défense et de l'aérospatiale
Si vous concevez, construisez ou fournissez Bancs d’essai pour moteurs électriques, Créez un profil pour mettre en avant vos compétences et entrer en contact avec des visiteurs qui recherchent activement vos solutions.
Un banc d’essai pour moteurs électriques est un système de haute technologie utilisé pour mesurer, charger, contrôler et valider des moteurs électriques dans des conditions reproductibles. Dans le domaine de l’ingénierie de défense, les bancs d’essai pour moteurs constituent des outils essentiels de réduction des risques, utilisés pour qualifier les moteurs de propulsion, les actionneurs, les générateurs, les pompes, les ventilateurs et les systèmes d’entraînement avant leur intégration dans des plateformes tactiques critiques pour la mission.
À mesure que les architectures électriques et hybrides-électriques se généralisent dans les systèmes sans pilote, les véhicules terrestres militaires, les plateformes navales et les applications aérospatiales, les essais complets des moteurs sont devenus essentiels à l’assurance qualité des systèmes. Un moteur qui fonctionne correctement lors d’un essai au banc isolé à vide peut se comporter de manière imprévisible lorsqu’il est soumis à des harmoniques de commutation de l’onduleur, à un échauffement thermique, à de fortes vibrations, aux effets de l’altitude, à un refroidissement limité ou à des cycles de service militaires exigeants. Un banc d’essai de moteurs adapté permet de détecter ces problèmes à un stade précoce, de quantifier les performances et de fournir des données empiriques pour les décisions relatives à la conception, à la réception, à la qualification et à la maintenance.
L’objectif fondamental d’un banc d’essai pour moteurs électriques est de traduire le fonctionnement physique en données techniques de haute fidélité, tout en garantissant la sécurité, la répétabilité et la conformité de la plateforme.
Banc d’essai pour moteurs électriques et poussée de Tyto Robotics
Des mesures précises du couple et de la vitesse permettent aux ingénieurs de la défense de cartographier les courbes couple-vitesse, d’identifier les plages de fonctionnement de pointe, de valider les limites de courant du contrôleur de moteur et d’étayer les modèles de simulation analytiques. La mesure de la puissance mécanique en sortie de l’arbre, parallèlement aux entrées électriques telles que la tension et le courant du bus CC, la tension et le courant de phase de l’onduleur, l’ondulation de tension, l’équilibre de phase, la teneur en harmoniques et, le cas échéant, le facteur de puissance d’entrée CA, fournit la synchronisation nécessaire pour cartographier les courbes de rendement.
Cette caractérisation bidirectionnelle permet d’éviter que des pertes marginales de rendement du groupe motopropulseur ne se traduisent par une réduction de l’autonomie des véhicules aériens sans pilote (UAV). Elle permet également de vérifier que le système est capable de tolérer les réseaux d’alimentation de la plateforme susceptibles de subir des transitoires de tension, des surtensions, des coupures de courant et d’autres perturbations de la qualité de l’alimentation.
Un banc d’essai professionnel pour moteurs valide les marges thermiques en mesurant ou en estimant les températures des enroulements, en surveillant les températures du carter du stator et en suivant les températures du liquide de refroidissement lorsque celui-ci est utilisé. Ces mesures soutiennent les essais en régime permanent et transitoire conçus pour prévenir la dégradation de l’isolation ou la démagnétisation des aimants permanents causées par les pertes résistives et les pertes dans le noyau.
Le banc peut également intégrer des accéléromètres, des capteurs acoustiques, des sondes de proximité ou d’autres instruments de surveillance de l’état afin de détecter les signatures liées à un déséquilibre dynamique, à la dégradation des roulements ou à la résonance structurelle. La gestion de ces profils thermiques et vibratoires revêt une importance particulière pour les drones de reconnaissance et les plateformes à faible signature, où une chaleur, des vibrations ou un rayonnement acoustique excessifs peuvent affecter la stabilité, la fiabilité et la détectabilité des capteurs.
Les essais dynamiques évaluent la stabilité de la régulation en boucle fermée, la réactivité au couple, la latence et le dépassement de la valeur de consigne du système intégré de moteur et d’entraînement lors de changements brusques, d’arrêts d’urgence, de manœuvres de drones ou d’inversions de la course des actionneurs des ailettes de missiles. Les profils d’endurance peuvent s’étendre sur des centaines, voire des milliers d’heures afin de cartographier l’usure à long terme, la rupture d’isolation et la dégradation de la graisse des roulements.
Le banc d’essai peut également simuler des modes de défaillance contrôlés, tels que la perte d’une phase, la défaillance d’un capteur, l’interruption du flux de refroidissement et des transitoires de surtension sur le bus, dans un environnement protégé. Cela permet de démontrer qu’un moteur et un variateur peuvent passer en toute sécurité à un état inoffensif en cas d’anomalie, transmettre des codes de diagnostic au bus du véhicule et réduire le risque de défaillances en cascade.
L’architecture d’un banc d’essai varie en fonction de la topologie du moteur, de la plage de puissance, de la vitesse de fonctionnement, de la méthode de charge et des exigences de qualification.

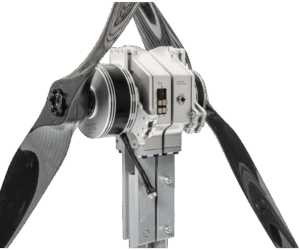

Banc d’essai de poussée de Tyto Robotics
Les systèmes dynamométriques évaluent les performances mécaniques en utilisant un dynamomètre à moteur CA ou CC, un frein à courants de Foucault, un frein à particules magnétiques ou un frein à hystérésis à grande vitesse comme charge mécanique contrôlable. Ces systèmes peuvent également servir d’équipements d’essai pour la validation de moteurs à courant continu à balais ou sans balais, en fonction de l’architecture de l’entraînement et de l’instrumentation.
Pour les applications à haute puissance, les bancs d’essai régénératifs captent l’énergie mécanique provenant de la machine de charge et, lorsqu’ils sont configurés pour la régénération, la réinjectent dans le réseau CA de l’installation ou dans un bus CC partagé. Cela permet de réduire la consommation électrique et le dégagement thermique tout en permettant des essais bidirectionnels du rendement en mode moteur et de la dynamique de freinage régénératif dans les chaînes cinématiques des véhicules lourds et les systèmes de propulsion hybrides.
Les bancs d’essai à vide sont utiles pour la sélection rapide, le contrôle qualité à la réception et la validation de la maintenance en dépôt, en vérifiant le sens de rotation, la commutation de phase et les constantes de force contre-électromotrice. Cependant, les essais à vide ne permettent pas de valider les marges thermiques en charge, les limites de saturation magnétique ni les courbes de rendement réelles ; les bancs d’essai en charge restent donc indispensables pour les équipements militaires critiques pour le vol.
Pour les petits systèmes aériens sans pilote (sUAS) et les munitions de type « loitering », un banc d’essai pour moteurs sans balais ou un banc de poussée pour moteurs sans balais applique une charge aérodynamique à l’hélice et combine les mesures électriques avec les données de propulsion. Selon la configuration, ce même système peut être désigné sous les noms suivants : banc d’essai de moteur de drone, banc d’essai pour moteur de drone, banc de poussée pour drone, banc d’essai pour drone, banc de poussée pour moteur de drone, banc de poussée pour la propulsion de drone, banc de mesure de poussée ou banc de poussée du moteur. Ces bancs peuvent intégrer des capteurs de force multiaxiaux afin d’isoler en temps réel la poussée de l’hélice, le couple du moteur et les forces de réaction structurelles lors d’un essai de poussée de l’hélice, en établissant une correspondance directe entre l’entrée électrique et la poussée mécanique en sortie.
Les bancs d’essai à grande vitesse sont conçus pour des applications à régime élevé, telles que la propulsion de drones ou les compresseurs compacts, nécessitant un équilibrage dynamique précis, une acquisition de données à haute fréquence et un blindage de sécurité pour protéger les opérateurs contre une défaillance du rotor ou la délamination des pales. Les bancs à couple élevé permettent de valider les systèmes de traction, les entraînements de tourelle, les treuils et les mécanismes de lancement où des forces de rotation extrêmes prédominent, ce qui nécessite des socles structurels et des accouplements résistants à la torsion pour supporter des conditions de couple de décrochage prolongées et des inversions rapides.
Lorsqu’une validation environnementale est requise, les chambres d’essai environnementales pour moteurs placent le moteur, et dans certaines configurations le mécanisme de charge, à l’intérieur d’une enceinte climatique contrôlée. Cela permet aux ingénieurs d’évaluer les performances en conditions de cycles thermiques, d’humidité, d’exposition au sable et à la poussière, d’exposition au brouillard salin, ainsi que de simulation d’altitude à basse pression, conformément au plan de qualification et aux adaptations de la norme MIL-STD-810.
Les essais modernes de moteurs électriques s’appuient sur une automatisation définie par logiciel afin d’améliorer la répétabilité, la sécurité et la qualité des données.
Ces couches logicielles transforment le banc d’essai physique en un environnement de validation automatisé capable de répondre à des critères militaires rigoureux.
La conformité aux normes internationales et militaires fournit un langage d’ingénierie commun qui contribue à garantir que les données d’essai sont valides, reproductibles et défendables lors des examens relatifs aux acquisitions dans le domaine de la défense.
Le respect de ces critères permet de garantir que les composants mis en service ont été validés au regard des environnements opérationnels pertinents et des exigences de qualification.
À mesure que les organismes de défense accélèrent l’électrification, augmentent les densités de puissance et intègrent des capacités autonomes, les essais sur les moteurs électriques évoluent, passant de simples bancs de mesure à des ressources d’ingénierie numériques intégrées.
Ces pratiques permettent aux méthodologies d’essai de suivre le rythme des plateformes de combat modernes, qu’elles soient sans pilote ou hybrides.
