No campo de batalha moderno, alcançar uma Identificação de Combate (Combat ID) fiável requer mais do que simples marcadores visuais. Os balizas térmicas são concebidos para serem inequívocos para os visores térmicos que operam em meio a interferências operacionais, tais como calor de motores, incêndios ou terreno aquecido pelo sol. Para os responsáveis pelas aquisições, o desafio reside não na mera deteção, mas em garantir que uma baliza térmica IFF seja visível no alcance e ângulo necessários, sem comprometer o perfil de assinatura do operador.
Uma integração bem-sucedida requer que estes dispositivos sejam tratados como uma interface de sistema. Isto envolve uma abordagem coordenada à montagem mecânica, à gestão de energia e ao comportamento da assinatura. Definir antecipadamente a cadeia de observação — quer envolva câmaras térmicas portáteis (TI), miras montadas em veículos ou pods ISR aéreos — é essencial para o sucesso da missão.
Nas especificações de aquisição, o termo «sinalizador IR» é frequentemente utilizado de forma imprecisa, o que pode conduzir a potenciais falhas operacionais. Os sinalizadores térmicos visam especificamente a deteção por sistemas nas bandas de infravermelho de onda média (MWIR, 3 a 5 µm) e de onda longa (LWIR, 8 a 14 µm). O intervalo entre estas bandas, especificamente a gama de 5 a 8 µm, caracteriza-se por uma elevada absorção de vapor de água atmosférico, o que o torna praticamente inutilizável para identificação de longo alcance.

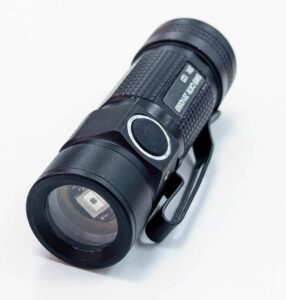

Sinalizador IFF SWIR em formato de porta-chaves da Thermal Beacon.
Existe uma distinção fundamental entre estes e os marcadores NIR/SWIR. Os estroboscópios de infravermelho próximo (NIR) estão otimizados para óculos de visão noturna (NVGs) de 3.ª geração , que atingem normalmente o seu pico em torno dos 0,9 µm. Os marcadores de infravermelho de onda curta (SWIR) requerem detetores especializados de arsenieto de índio e gálio (InGaAs). Um estroboscópio NIR padrão pode parecer brilhante através dos NVGs, mas permanecer completamente invisível para um termovisor de onda longa. Por outro lado, um sinalizador térmico fornece uma indicação clara a um termovisor, ao mesmo tempo que oferece uma assinatura mínima aos observadores equipados com NVGs.
A escolha entre MWIR e LWIR depende das cadeias de sensores primárias utilizadas pelas forças amigas. Os imageadores MWIR proporcionam frequentemente um elevado contraste em condições atmosféricas específicas e são comuns em plataformas aéreas, como o pod Litening. Os sistemas LWIR são mais prevalentes em miras de veículos terrestres e unidades portáteis que utilizam tecnologia de microbolómetros. Fatores como o cruzamento térmico, que ocorre ao amanhecer e ao anoitecer quando as temperaturas de fundo convergem, podem tornar ambíguas as simples balizas de «ponto quente». Soluções avançadas utilizam padronização ou modulação controlada para permanecerem identificáveis durante estes períodos.
Um sinalizador térmico só é eficaz se a sua assinatura for distinta e interpretável sob condições de stress extremo. Muitas unidades falham quando a sua assinatura «brilhante» em laboratório se torna indistinguível de rochas quentes ou dos gases de escape de veículos no terreno. Uma engenharia de assinatura eficaz, como a encontrada em emissores de corpo negro de estado sólido, controla a distribuição aparente da temperatura e a emissividade. Isto garante que o dispositivo forma uma geometria reconhecível em vários ângulos de visão.
A aquisição deve abordar a gestão da detetabilidade. O aumento da observabilidade aliada aumenta, por natureza, a observabilidade do adversário. Os sistemas devem oferecer vários modos de intensidade e controlo de ativação/desativação. Além disso, os especificadores devem garantir que o sinalizador não se «desvanece» quando sujeito aos algoritmos de Controlo Automático de Ganho (AGC) utilizados nos sensores térmicos modernos. A referência à norma STANAG 2129 para a marcação de alvos pode ajudar a alinhar estas assinaturas com os acordos de normalização internacionais.
Para sistemas montados em capacete, como o FireFly ou Orion, a integração deve ter em conta o movimento da cabeça e potenciais riscos de enredamento. A oclusão é uma preocupação principal: capas de capacete, conjuntos de baterias e até mesmo os ombros do utilizador podem bloquear a linha de visão. Os sinalizadores multiespectrais ativos proporcionam maior consistência em ambientes frios do que os marcadores diferenciais passivos. Os controlos devem ser táteis e compatíveis com o uso de luvas, recorrendo frequentemente a feedback tátil para confirmar as mudanças de modo sem necessidade de verificação visual.

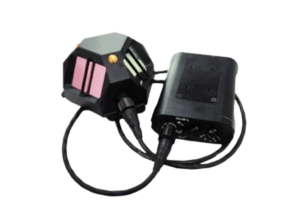

Sinalizador térmico IFF multiespectral TRFlash-2 para montagem em capacete da Thermal Beacon.
A colocação no corpo, em coletes à prova de balas ou mochilas, implica um compromisso entre visibilidade e proteção. A colocação em altura melhora a linha de visão para veículos, mas corre o risco de ser obscurecida por correias de armas ou tubos de hidratação. Designs modulares como o MS-DMR permitem uma rápida relocalização entre o peito e as costas ou podem ser segurados na mão e apontados como uma lanterna para sinalização direcional.
Sinalizadores montados em veículos, como o Natally ou o MS-OMR III, devem resistir a vibrações extremas, sobrepressão de explosão e contaminação por óleo ou fuligem de escape. As zonas de montagem devem ser cuidadosamente selecionadas para evitar o acúmulo de calor proveniente do compartimento do motor, o que pode mascarar a assinatura do sinalizador.
O encaminhamento dos cabos é um custo oculto frequente. Se um sinalizador térmico para veículos necessitar de alimentação da plataforma (12/24 VCC), deve utilizar padrões de conectores robustos e dispositivos de alívio de tensão que não comprometam a integridade da blindagem. Os kits de integração devem ser validados nos veículos mais exigentes e ruidosos da frota para garantir durabilidade a longo prazo.
Fatores ambientais podem reduzir rapidamente o contraste térmico. O pó e a lama alteram a emissividade, enquanto a chuva arrefece as superfícies e cria falsos artefactos. A aquisição deve exigir dados de desempenho em todo o envelope ambiental, e não apenas numa gama genérica de temperaturas de funcionamento.
Para além da norma MIL-STD-810 relativa a choques e vibrações, os balizas eletrónicas ativas devem ser certificadas de acordo com a norma MIL-STD-461G relativa à interferência eletromagnética. Isto garante que a baliza não interfere com equipamentos GNSS ou de comunicação localizados nas proximidades. As classificações de proteção contra a penetração (IP67) são essenciais para lavagem a alta pressão e imersão. Para aplicações SAR (Busca e Salvamento), a integração de um emissor térmico com um sinalizador de RF melhora significativamente as hipóteses de resgate de sobreviventes em ambientes marítimos ou montanhosos.
O diretório no topo desta página apresenta os principais fabricantes globais de balizas térmicas IFF e serve como recurso principal para a qualificação de fornecedores em relação a requisitos específicos de missão. Ao selecionar um parceiro, dê prioridade a fornecedores que forneçam dados de qualificação abrangentes tanto para a durabilidade dos subconjuntos como para a estabilidade da assinatura ao longo do tempo. Avaliar a capacidade de um fornecedor para apoiar a sustentabilidade, incluindo suportes sobressalentes e janelas de proteção substituíveis, é essencial para manter uma elevada disponibilidade operacional.
