Wzmacniacze mocy RF (RFPA) stanowią podstawowe elementy każdego łańcucha transmisji częstotliwości radiowych stosowanego w nowoczesnych platformach obronnych. Zapewniają one wzmocnienie i moc wyjściową niezbędną do generowania impulsów radarowych, zaawansowanych przebiegów ataku elektronicznego, bezpiecznej łączności wojskowej oraz łączy telemetrycznych pocisków. Zasadniczo wzmacniacz mocy RF (RFPA) jest elementem, który pozwala na zwiększenie sygnału – generowanego na poziomie miliwatów przez syntezator lub wzbudnik – do dziesiątek, setek lub tysięcy watów, przy jednoczesnym precyzyjnym zachowaniu wierności i charakterystyki spektralnej wymaganej do osiągnięcia wydajności na poziomie obronnym.
W operacjach wielodomenowych wzmacniacz RFPA odgrywa kluczową rolę w zapewnieniu wykrywania dalekiego zasięgu, zakłócania o wysokim cyklu pracy, odpornych łączy SATCOM oraz komunikacji taktycznej o dużej przepustowości danych w zatłoczonych lub kontrowersyjnych środowiskach. Niezależnie od tego, czy jest on wbudowany w pokładowy radar AESA, zestaw EW pojazdu naziemnego, czy też na pokładzie okrętu wojennego, wzmacniacz ostatecznie decyduje zarówno o zasięgu, jak i skuteczności całego systemu.
Kluczowe parametry wzmacniaczy RFPA decydują o tym, jak skutecznie systemy przekazują sygnały o wysokiej integralności w warunkach operacyjnych:
Osiągnięcie optymalnej równowagi między tymi parametrami ma kluczowe znaczenie dla projektowania wzmacniaczy mocy RF w sektorze obronnym, zwłaszcza w zastosowaniach wojskowych o wysokim cyklu pracy i szerokopasmowych.
TTRM1210 30–2700 MHz 8 W dwukierunkowy wojskowy wzmacniacz RF firmy Triad RF Systems.
Wzmacniacze mocy półprzewodnikowe (SSPA) stały się dominującą architekturą w większości platform obronnych ze względu na ich nieodłączną niezawodność, wytrzymałość oraz szybki postęp w dziedzinie półprzewodników szerokopasmowych.
Azotek galu (GaN na SiC) jest wiodącą technologią, szczególnie w zastosowaniach wojskowych wzmacniaczy RF o dużej mocy, szerokim paśmie i wysokim napięciu. Jej doskonałe właściwości, w tym wysokie napięcie przebicia, doskonała gęstość mocy oraz wyjątkowa przewodność cieplna, sprawiają, że GaN jest idealnym wyborem dla radarów z aktywną matrycą skanującą (AESA), systemów zakłócania o dużej mocy oraz krytycznych systemów łączności taktycznej.
Arsenek galu (GaAs) zachowuje swoje znaczenie w zastosowaniach wymagających niskiego poziomu szumów i wysokiej liniowości w pasmach mikrofalowych i milimetrowych.
LDMOS (półprzewodnik z bocznym dyfuzją tlenku metalu) jest nadal wykorzystywany w pasmach VHF/UHF i niższych pasmach mikrofalowych, często pojawiając się w niezawodnych systemach naziemnych i morskich. Jednak jego niska gęstość mocy i spadek wydajności przy wyższych częstotliwościach mikrofalowych oznaczają, że jest on szybko wypierany przez GaN w krytycznych, szerokopasmowych systemach obronnych o dużej mocy.
Wreszcie, procesy krzemowo-germanowe (SiGe) wspierają specjalistyczne zastosowania wysokoczęstotliwościowe i nisko-szumowe w kompaktowych obudowach, znajdując powszechne zastosowanie w zaawansowanych odbiornikach i stopniach transmisji o niskiej mocy.
Pomimo ogromnego postępu w dziedzinie urządzeń półprzewodnikowych, technologie próżniowe pozostają niezbędne w najbardziej ekstremalnych zastosowaniach wzmacniaczy RF o dużej mocy i bardzo wysokiej częstotliwości w sektorze obronnym.
Lampy falowe (TWT), choć historycznie dominowały, są obecnie zarezerwowane głównie do wysoce wyspecjalizowanych zastosowań. Wykorzystuje się je w radarach naziemnych o ekstremalnej mocy i dalekim zasięgu, zaawansowanych systemach walki elektronicznej (EW) oraz kosmicznych łączach SATCOM wymagających mocy wyjściowej rzędu wielu kilowatów lub pracy w zakresie wysokich częstotliwości milimetrowych, gdzie wzmacniacze mocy półprzewodnikowe (SSPA) nadal borykają się z wyzwaniami związanymi z wydajnością. Należy podkreślić, że wzmacniacze GaN SSPA aktywnie wypierają lampy TWT w większości nowoczesnych zastosowań lotniczych i taktycznych ze względu na korzyści wynikające z rozmiarów i wydajności.
Klystrony zachowują swoje znaczenie w naziemnych radarach dużej mocy oraz strategicznych węzłach komunikacyjnych, szczególnie tam, gdzie osiągnięcie maksymalnej mocy szczytowej jest głównym priorytetem projektowym. Wreszcie, magnetrony są obecnie w dużej mierze ograniczone do starszych systemów lub konkretnych zastosowań, które wymagają prostego, niezawodnego i wysokowydajnego generowania mikrofal.
Wytrzymałe, wyposażone w złącza i charakteryzujące się niskim poziomem szumów wzmacniacze mocy RF do zastosowań obronnych firmy Spectrum Control.
Wybór klasy wzmacniacza jest ściśle powiązany z wymaganymi charakterystykami przebiegu:
W przypadku radarów o stałej częstotliwości lub radiostacji jednopasmowych wzmacniacze wąskopasmowe są odpowiednim rozwiązaniem, ponieważ zapewniają szczytową moc i sprawność w okolicy określonej częstotliwości roboczej. Natomiast wzmacniacze szerokopasmowe zapewniają wszechstronność działania w szerokim zakresie widma, co ma zasadnicze znaczenie w przypadku ataków elektronicznych, reagowania na zagrożenia związane z wojną elektroniczną, wywiadu sygnałowego (SIGINT) oraz zaawansowanych taktycznych systemów wzmacniaczy radiowych.
Wzmacniacze RFPA stosowane w sektorze obronnym muszą spełniać rygorystyczne normy w celu zapewnienia niezawodności działania, trwałości oraz kompatybilności z platformami:
Wzmacniacze RFPA muszą wytrzymywać ekstremalne cykle termiczne, obciążenia udarowe spowodowane wystrzeleniem broni, profile wibracji pojazdów, wysokość, wilgotność oraz piasek i pył niesiony przez wiatr.
Wzmacniacze muszą zarówno być odporne na zewnętrzne zakłócenia elektromagnetyczne, jak i ściśle ograniczać własne emisje, aby uniknąć zakłóceń w systemach znajdujących się w tym samym miejscu — ma to kluczowe znaczenie w komorach awioniki samolotów oraz w pojazdach naziemnych o dużej gęstości elektroniki.
Wzmacniacze muszą być odporne na przejściowe zmiany napięcia, tętnienia, skoki napięcia oraz zakłócenia generowane przez generatory zarówno na platformach powietrznych (704), jak i naziemnych/morskich (1275), zapewniając stabilność niezależnie od jakości źródła zasilania.
Wysokowydajne wzmacniacze RF przeznaczone dla platform lotniczych i obronnych kładą szczególny nacisk na kompaktowe, wydajne i wytrzymałe rozwiązania. Skupienie się na parametrach SWaP-C (rozmiar, waga, moc i koszt) ma kluczowe znaczenie dla zastosowań taktycznych.
Ograniczenia dotyczące rozmiaru i wagi mają ogromny wpływ na konstrukcję mechaniczną, materiały termiczne oraz dobór komponentów – co jest szczególnie istotnym czynnikiem w przypadku bezzałogowych statków powietrznych (UAV), pocisków oraz systemów noszonych przez żołnierzy. Efektywność energetyczna bezpośrednio zmniejsza obciążenie cieplne i zapotrzebowanie na energię z akumulatorów, wydłużając w ten sposób czas trwania misji i zmniejszając obciążenie systemów chłodzenia. Ze względów kosztowych preferowane są moduły dostępne na rynku (COTS) do radiostacji i mniejszych bezzałogowych statków powietrznych (UAV), podczas gdy systemy specjalistyczne dostawców wzmacniaczy RF dla sektora obronnego (np. systemy EW dużej mocy) wymagają niestandardowych, zaawansowanych rozwiązań.
Wzmacniacze RF o zmiennej częstotliwości (RFPA) mają fundamentalne znaczenie dla powodzenia misji w całym spektrum platform wojskowych:
W radarach wzmacniacze RFPA określają moc impulsową i cykl pracy. Nowoczesne radary AESA zawierają tysiące modułów nadawczo-odbiorczych opartych na GaN, z których każdy zawiera miniaturowe wzmacniacze RFPA zapewniające wysoką gęstość mocy, szybkie przełączanie i płynną degradację.

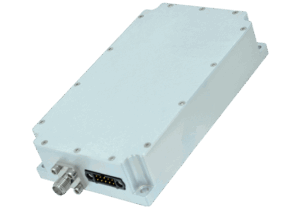

TA1056 – system wzmacniaczy RF dużej mocy 20–1000 MHz o mocy 40 W firmy Triad RF Systems.
Wzmacniacz RF do celów wojny elektronicznej wymaga szerokopasmowych wzmacniaczy o wysokiej liniowości, zdolnych do pracy w długich cyklach roboczych i przy szybko zmieniających się poziomach mocy. Wzmacniacze GaN SSPA są obecnie szeroko stosowane ze względu na ich wytrzymałość i wysoką chwilową szerokość pasma, niezbędną do skutecznych operacji zakłócania i blokowania.
Łączność wojskowa wymaga zarówno liniowości, jak i wydajności, aby zapewnić bezpieczną transmisję danych z dużą szybkością. Wzmacniacze RF z regulacją mocy (RFPA) umożliwiają stosowanie przebiegów z przeskokiem częstotliwości, pracę z wieloma nośnymi oraz energooszczędne łącza w górę SATCOM, zapewniając niezawodną łączność.
Platformy te wymagają ultrakompaktowych, energooszczędnych wzmacniaczy do zastosowania w głowicach naprowadzających, systemach telemetrycznych, naprowadzaniu radarowym oraz szybkich łączach danych niezbędnych do autonomicznej pracy.
Ekosystem wzmacniaczy RFPA dla sektora obronnego jest napędzany przez głównych wykonawców i wysoce wyspecjalizowanych producentów półprzewodników. Rynek kształtuje wysoki popyt na wzmacniacze oparte na GaN, modernizacja systemów radarowych i EW oraz szybka ekspansja wielozadaniowych architektur front-end RF zgodnych z podejściem MOSA (Modular Open Systems Approach) i wymaganiami systemów otwartych.
Do kluczowych podmiotów tego ekosystemu należą: firmy z branży elektroniki obronnej produkujące zintegrowane podsystemy, fabryki półprzewodników GaN i GaAs dostarczające urządzenia dużej mocy oraz wyspecjalizowani producenci wzmacniaczy oferujący moduły dostosowane do potrzeb platform powietrznych, morskich i naziemnych.
