I generatori di vento a ventola, noti anche come windshaper, sono sistemi avanzati di galleria del vento all'aperto che simulano condizioni aerodinamiche complesse in ambienti di prova reali per droni militari e UAV. Questi sistemi modulari a ventola riproducono con elevata precisione profili di vento variabili e turbolenze, consentendo test accurati e ripetibili dei veicoli aerei senza pilota militari.
Leggi il Panoramica tecnologica
I generatori eolici a ventola, chiamati anche windshaper o gallerie del vento all’aperto, sono strumenti per il collaudo e lo sviluppo di UAV, in particolare nelle applicazioni militari. Questi sistemi sono costituiti da array coordinati di ventole (EDF) che simulano condizioni eoliche dinamiche in tre dimensioni. A differenza delle gallerie del vento convenzionali a circuito chiuso, i windshaper consentono l’interazione all’aria aperta, permettendo di effettuare test con sistemi di controllo reali, sensori di bordo e unità di propulsione in tempo reale, in condizioni controllate ma realistiche.
I generatori eolici a ventola sono sistemi modulari di ventole elettriche controllate in modo indipendente che creano modelli di flusso d’aria programmabili per simulare le condizioni di vento reali negli ambienti di collaudo degli UAV.

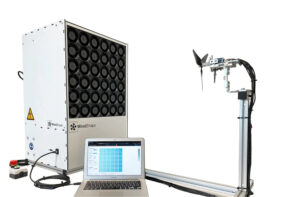

Windsahpers di Tyto Robotics.
Questi sistemi sono costituiti da fitte griglie di ventilatori elettrici canalizzati (EDF), ciascuno controllato tramite un sistema centralizzato per fornire un flusso d’aria dinamico e variabile nello spazio. A differenza delle gallerie del vento tradizionali, che producono un flusso uniforme, le matrici di ventilatori consentono un controllo preciso della velocità, della direzione e della turbolenza del vento in ogni punto della griglia. Ciò permette di simulare condizioni aerodinamiche complesse quali raffiche, wind shear, distacco di vortici e turbolenza.
Ciascuna unità di ventilazione incorpora pale regolabili azionate da motori di azionamento ad alta risposta, in grado di creare profili di flusso d’aria costanti o transitori su comando. Questa funzionalità è fondamentale per valutare la stabilità degli UAV, gli algoritmi di controllo e il comportamento in volo in presenza di carichi ambientali variabili.
Gli array di ventilatori vengono tipicamente utilizzati in combinazione con banchi di prova di propulsione per consentire la misurazione simultanea di spinta, coppia e forze aerodinamiche. Sistemi integrati di acquisizione dati, sensori di forza, sensori di pressione e strumenti di visualizzazione del flusso come generatori di fumo e velocimetri laser Doppler forniscono un quadro completo delle prestazioni degli UAV. La loro configurazione all’aperto supporta test a sistema completo, inclusi il feedback dei sensori e la navigazione autonoma, all’interno di un ambiente sicuro, ripetibile e altamente personalizzabile.
I veicoli aerei senza pilota militari richiedono test rigorosi per garantire le prestazioni operative in ambienti diversi e imprevedibili. I generatori di vento a ventola facilitano:
I sistemi di generatori di vento a matrice di ventilatori variano in base alla configurazione, alla potenza e alla precisione di controllo:
Questi sistemi integrano spesso motori di azionamento, ventilatori elettrici intubati, diffusori, ugelli e sensori di controllo del flusso d’aria per replicare flussi aerodinamici complessi.
A differenza delle gallerie del vento convenzionali, che sono tipicamente chiuse e offrono un movimento laterale limitato per il modello in prova, i windshaper a matrice di ventilatori sono piattaforme all’aperto. Ciò offre diversi vantaggi:
| Caratteristica | Galleria del vento tradizionale | Generatore di vento a matrice di ventilatori |
| Involucro | Chiuso | All’aperto |
| Complessità del profilo del vento | Uniforme o laminare | Dinamico, programmabile |
| Interazione con i sistemi UAV | Limitata | Sistemi completi in tempo reale |
| Test dei sensori e della propulsione | Parziale | Integrazione completa |
| Flessibilità delle dimensioni degli UAV | Limitata | Configurazioni scalabili degli array |
Gli array di ventilatori consentono interazioni con il mondo reale quali l’utilizzo del segnale GPS, i test di navigazione autonoma e la convalida dei sensori di bordo; funzioni che risultano difficili o impossibili da realizzare in gallerie chiuse.
I sistemi di modellazione del vento efficaci includono tipicamente:
I test militari sugli UAV con windshaper devono rispettare specifici standard di prova per garantire la coerenza e l’affidabilità dei dati:
Il rispetto di questi standard supporta la convalida dei sistemi di difesa, i cicli di sviluppo e l’interoperabilità multipiattaforma.
I Windshaper sono essenziali per i programmi di ricerca e sviluppo sui droni, consentendo ai team di ingegneri di:
Dai test in galleria del vento dei primi modelli di progettazione ai test UAV in fase finale in base a profili di missione simulati, i generatori eolici a ventola sono strumenti fondamentali per ridurre i rischi di sviluppo, migliorare l’affidabilità del sistema e accelerare l’implementazione per le operazioni militari.
